Резервированный источник вторичного питания «Бастион «Рапан» 24/1.5 предназначен для потребителей постоянного тока с номинальным напряжением 24 В. Номинальный ток суммарной нагрузки — 1 А. Максимальный кратковременный (5 с.) ток нагрузки в любом режиме — 1.5 А. Потребляемая от сети мощность (без АКБ и нагрузки) — не более 5 ВА.
Функциональность:
- Основной режим — питание от сети в интервале напряжений 175 В ~ 245 В AC.
- Резервный режим — батарейное питание нагрузки при отсутствии сетевого напряжения (автоматическое переключение).
- Диапазон напряжения на выходе в основном режиме — 27 В ~ 27.8 В DC, в резервном режиме — 20 В ~ 27.8 В DC.
- Уведомление о переходе в резервный режим.
- Мониторинг входных и выходных параметров — программируемый PIC-контроллер.
- Контроль параметров аккумуляторов.
- Цикловая защита преобразователя AC/DC.
- Защита выхода от перегрузки и КЗ.
- Защита от переполюсовки клемм АКБ.
- Электронная защита от короткого замыкания клемм АКБ.
- Защита батарей от глубокой разрядки — автоматическое отключение нагрузки при 21 В ~ 22 В на клеммах батареи.
- Защита нагрузки от поломки источника./li>
- Холодный старт — на заряде АКБ.

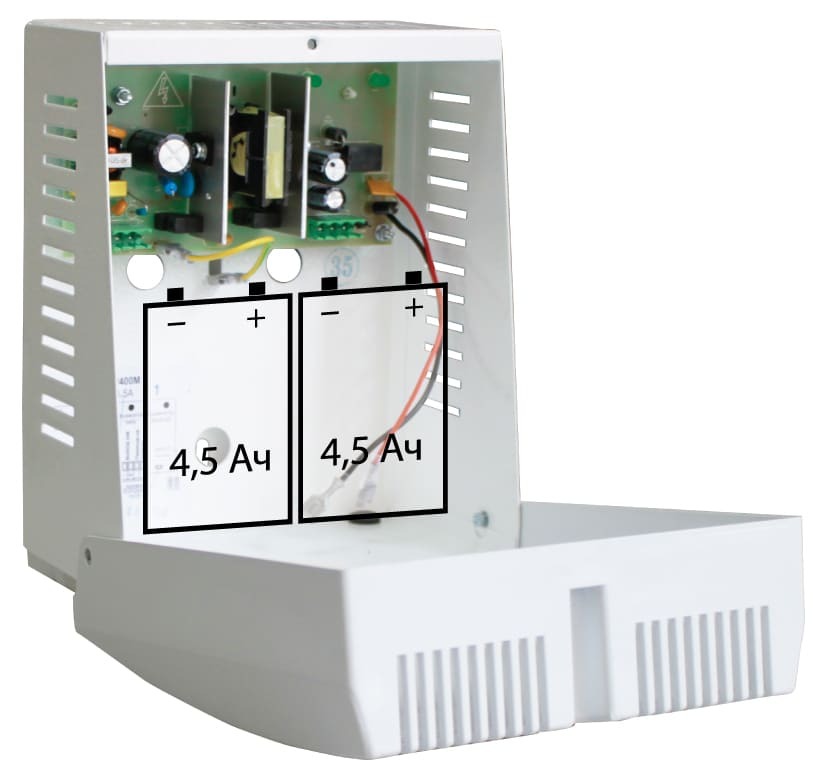

Для размещения двух свинцово-кислотных герметичных аккумуляторов 12 В емкостью 4.5 А·ч (в комплект не входят) в корпусе источника питания предусмотрено свободное место. Ток заряда АКБ — не более 650 мА.
«Рапан» 24/1.5 оборудован релейным выходом (до 60 В, до 50 мА), печатной платой с сетевой и выходной колодками, клеммами для АКБ, колодкой перехода на резервное питание, светодиодными индикаторами напряжения. Корпус источника — металлопластиковый, со съемной крышкой. Рабочие температуры — –10 ?С… +40 ?С. Защита от пыли и влаги — IP20. Размер — 170*210*136 мм, вес — 1.1 кг. В комплект входят три разъемных клеммника и перемычка АКБ.
