Блок бесперебойного питания «Бастион» «Скат-1200А» на базе программируемого PIC-контроллера и импульсного преобразователя AC/DC (топология flyback — обратноходовой, поцикловая защита) обеспечивает нагрузку стабилизированным напряжением номиналом 12 В DC. Долгосрочный ток нагрузки — 0.7 А, кратковременный (5 с.) — до 1 А. Потребляемая от сети мощность — до 25 ВА. Для автономной работы нужен герметичный свинцово-кислотный аккумулятор 12 В емкостью 1.2 А·ч (ток заряда — 0.2 ~ 0.35 А). АКБ в комплект не входит.
Функциональность:
- Питание от сети в интервале напряжения 187 В ~ 242 В AC.
- Автоматическое переключение на резервное питание от батареи при отсутствии или превышении пределов интервала сетевого напряжения, автоматическое формирование и передача информационного сигнала (открытый коллектор) о переключении на АКБ.
- Напряжение на выходе в основном режиме — 12.9 ~ 14 В DC, в резервном — 9.5 ~ 14 В DC.
- Защита от КЗ и превышения максимальных значений по току на выходе с автоматическим восстановлением работоспособности после устранения причин.
- Холодный пуск в отсутствии напряжения в сети, только на заряде АКБ.
- Постоянный мониторинг параметров батареи.
- Защита от переполюсовки клемм батареи.
- Краткосрочная защита АКБ при КЗ нагрузки — до 1 с.
- Защита АКБ от глубокой разрядки (критическое напряжение — 10.4 ~ 11 В) отключением источника.
- Светодиодная индикация наличия сетевого напряжения, АКБ, выходного напряжения.
- Световая сигнализация о низком и критически низком заряде батареи.

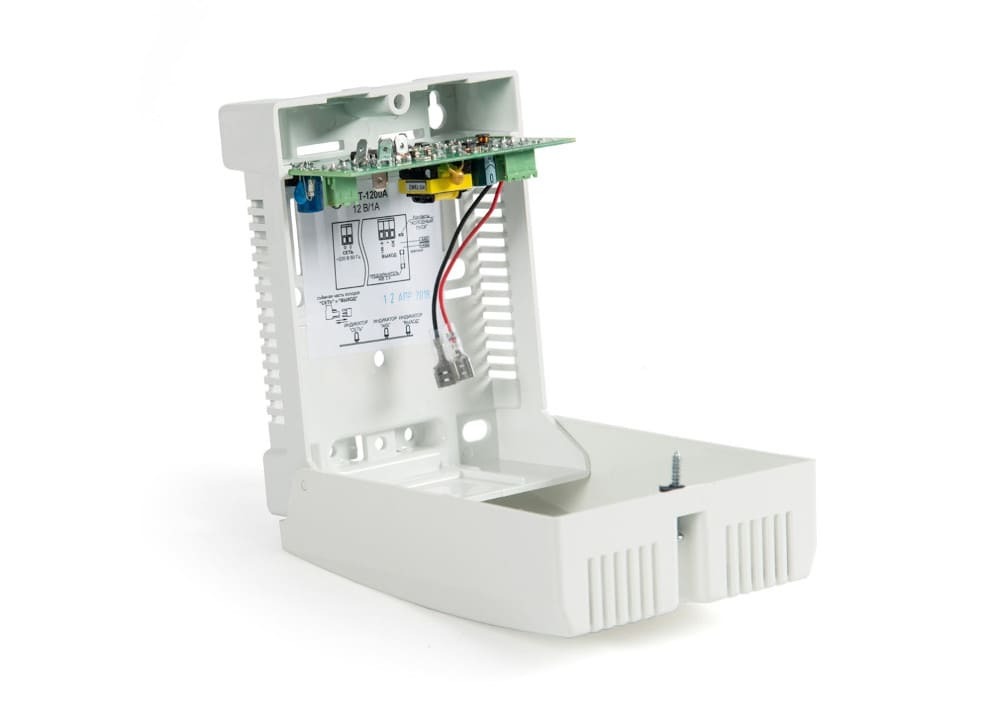

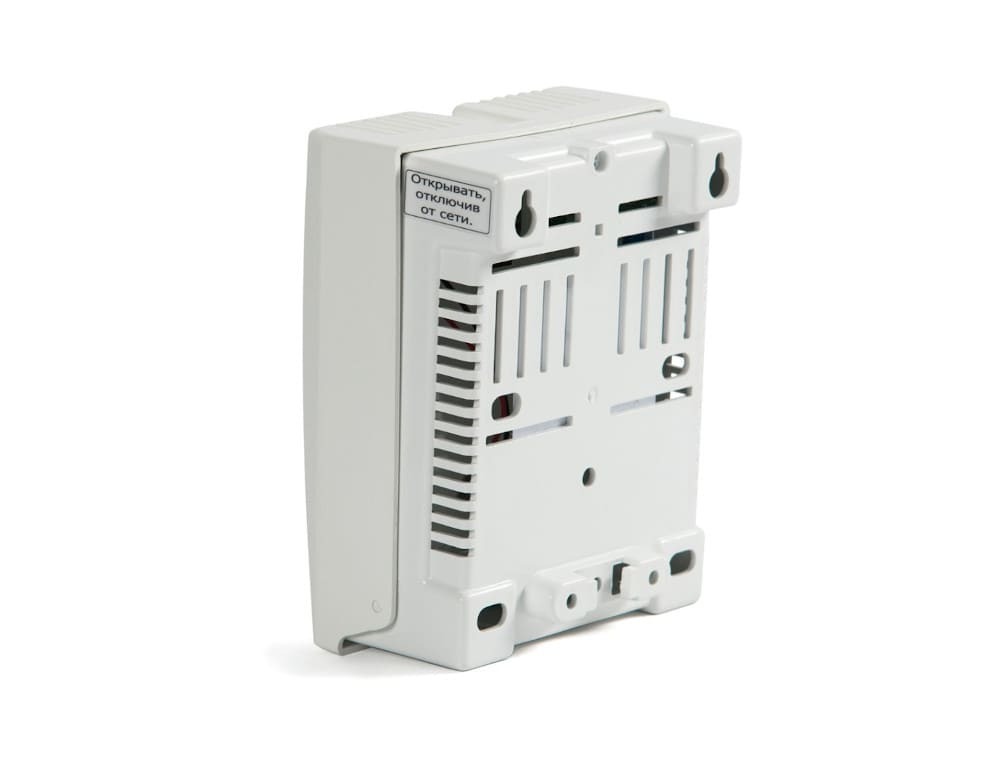

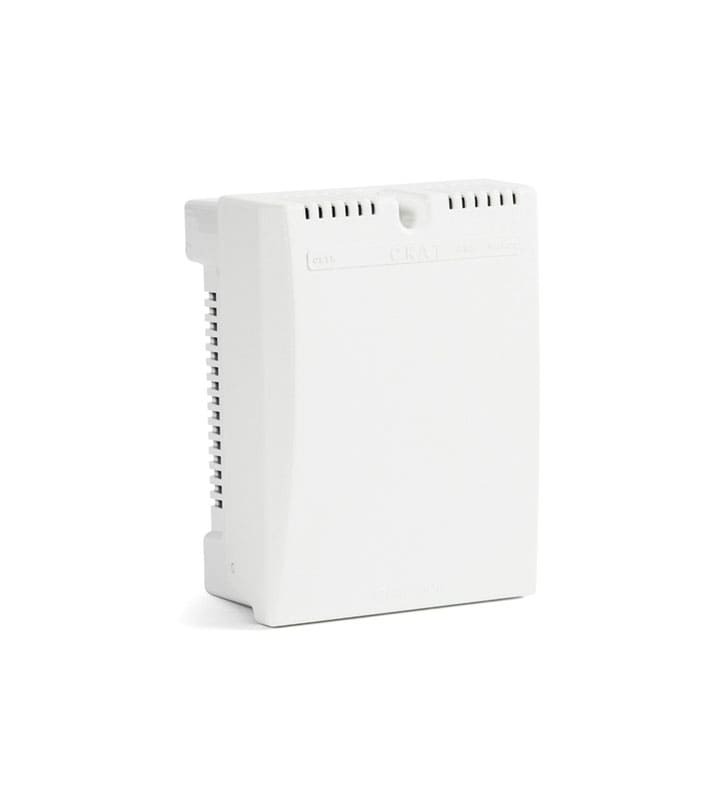

«Скат-1200А» рассчитан на работу в режиме 24/7, соответствует ГОСТ Р53325-2012. Корпус источника (запатентованная конструкция) — пластиковый, перфорированный, с полостью под АКБ, с креплениями под установку на стену. Рабочие температуры — –10 ?С… +40 ?С. Защита от пыли и влаги — IP20. Размер — 130*170*85 мм, вес — 300 г (без АКБ). В комплект входят два разъемных клеммника.
