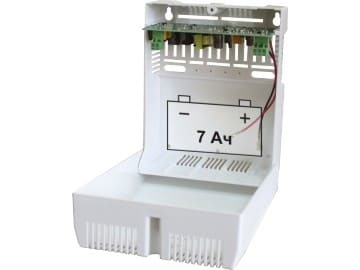

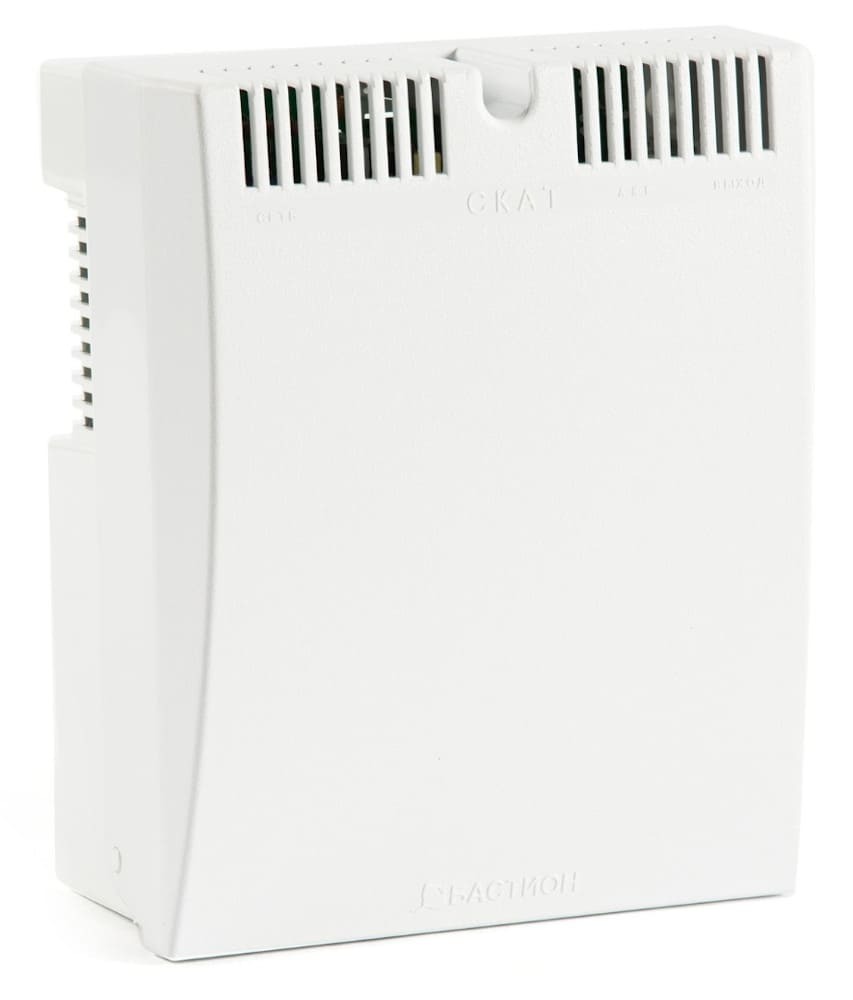

Блок бесперебойного питания «Бастион «Скат-1200Б» рассчитан на потребителей постоянного тока номинальным напряжением 12 В. Построен на основе импульсного преобразователя тока и программируемого PIC-контроллера. Номинальный ток нагрузки — не более 1.7 А, максимальный — 2 А. Мощность, потребляемая от сети, — до 35 ВА. Для бесперебойной работы в автономном режиме нужна свинцово-кислотная герметичная аккумуляторная батарея (в комплект не включена) 12 В емкостью 4.5 А·ч или 7 А·ч, ток заряда — 0.15 ~ 0.20 А.
Функциональность:
- Питание сетевым напряжением в диапазоне 187 В ~ 250 В AC.
- Автоматический переход на питание от АКБ при обесточивании, скачках сетевого напряжения за пределами рабочего диапазона.
- Автоформирование и передача во внешние цепи через информационный выход (открытый коллектор) сигнала о переходе в резервный режим.
- Максимальное напряжение на выходе в основном и резервном режимах — 13.9 В DC.
- Защита выхода от перегрузки и короткого замыкания — отключением с автоматическим возобновлением работы после восстановления параметров.
- Холодный пуск на заряде АКБ.
- Непрерывный контроль параметров АКБ.
- Защита от переполюсовки клемм АКБ.
- Кратковременная (1 с.) защита батареи при коротком замыкании нагрузки.
- Световая сигнализация о низком заряде батареи, защита АКБ от глубокой разрядки отключением ИБП при напряжении 10.5 ~ 11 В.
- Световая индикация наличия напряжения в сети, АКБ, напряжения на выходе.
«Скат-1200Б» соответствует ГОСТ Р53325-2012, работает в круглосуточном режиме. Рабочие температуры — –10 ?С… +40 ?С. Защита от пыли и влаги — IP20. Корпус — пластиковый, перфорированный. Монтаж — на вертикальную поверхность. Размер — 170*210*105 мм, вес — 500 г.
