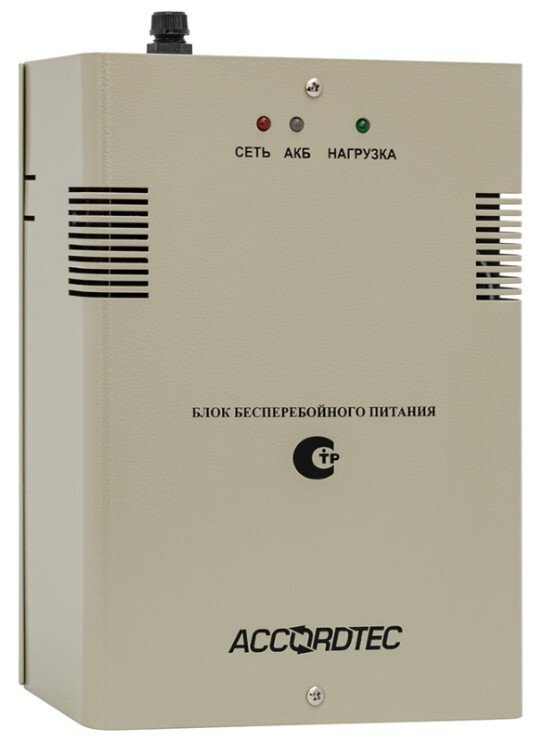

Назначение изделия
Источник питания предназначен для обеспечения бесперебойным питанием устройств и приборов охранно-пожарной сигнализации,
активных датчиков и других потребителей с номинальным напряжением питания 12В постоянного тока.
Источник питания удовлетворяет требованиям ГОСТ Р 53325-2009
Особенности
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- автоматический переход на резервное питание от АКБ при отключении от электрической сети;
- оптимальный заряд АКБ при наличии напряжения в сети;
- защита АКБ от глубокого разряда;
- защита от переполюсовки и короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника питания;
- выдача информационных диагностических сообщений с помощью световых индикаторов;
- выдача информационных сообщений о наличии сетевого напряжения, исправности АКБ и наличии выходного напряжения посредством выходов «открытый коллектор».
Дополнительное оборудование
(008064) - Delta DT 1207, Аккумулятор
(284704) - ETALON FORS 1207, Аккумулятор
Видеоматериалы
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние АКБ"; "Нагрузка"
- номинальный при наличии основного питания
5
Диагностические выходы
тип "ОК": "Наличие сети"; "Нагрузка"; "АКБ"
- максимальный при наличии основного питания
6
Напряжение питания, B:
Тип используемого аккумулятора
12 В 7 А·ч
- от сети переменного тока
110…220
Количество аккумуляторов, шт
1
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
85 ВА
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10
Выходное напряжение, В:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока
12.6…13.6
Ток заряда аккумуляторной батареи, А
1.0
- при питании от аккумуляторной батареи
10…12.6
Диапазон рабочих температур, °С
-10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Габаритные размеры, мм
240х170х80
