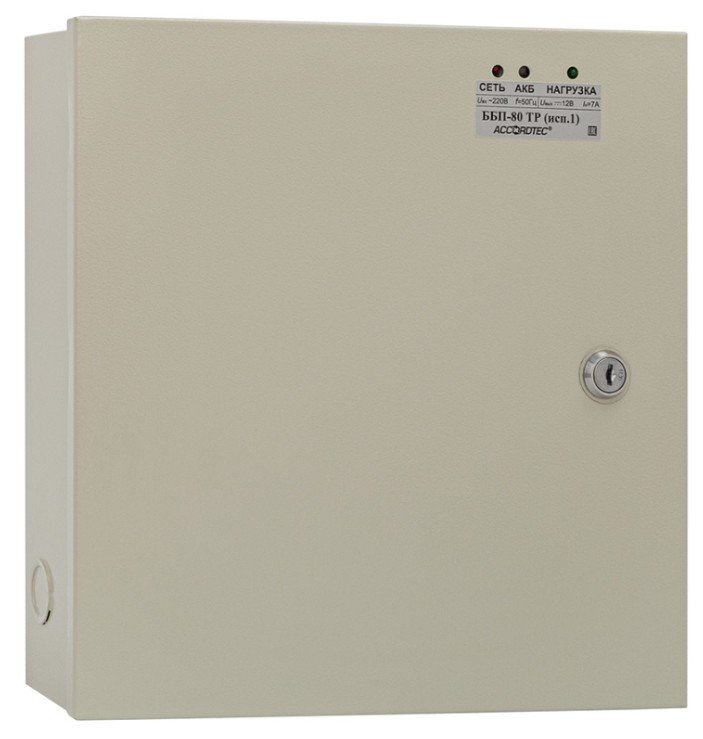

Назначение изделия
Источник питания предназначен для обеспечения бесперебойным питанием устройств и приборов охранно-пожарной сигнализации,
активных датчиков и других потребителей с номинальным напряжением питания 12В постоянного тока.
Источник питания удовлетворяет требованиям ГОСТ Р 53325-2009
Особенности
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- автоматический переход на резервное питание от АКБ при отключении от электрической сети;
- оптимальный заряд АКБ при наличии напряжения в сети;
- защита АКБ от глубокого разряда;
- защита от переполюсовки и короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника питания;
- выдача информационных диагностических сообщений с помощью световых индикаторов;
- выдача информационных сообщений о наличии сетевого напряжения, исправности АКБ и наличии выходного напряжения посредством выходов «открытый коллектор».
Дополнительное оборудование
(222367) - Delta DT 1218, Аккумулятор
(284706) - ETALON FORS 1218, Аккумулятор
Видеоматериалы
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - номинальный при наличии основного питания 5 |
Диагностические выходы тип "ОК": "Наличие сети"; "Нагрузка"; "АКБ" | - максимальный при наличии основного питания 6 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 17 А·ч |
- от сети переменного тока 110…220 | Количество аккумуляторов, шт 1 |
Потребляемая мощность: | Защита от короткого замыкания Есть |
- от сети переменного тока 130 ВА | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10 |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 12.6…13.6 | Ток заряда аккумуляторной батареи, А 1.0 |
- при питании от аккумуляторной батареи 10…12.6 | Диапазон рабочих температур, °С -10…+40 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 | Габаритные размеры мм 288х298х78 |
