Назначение изделия

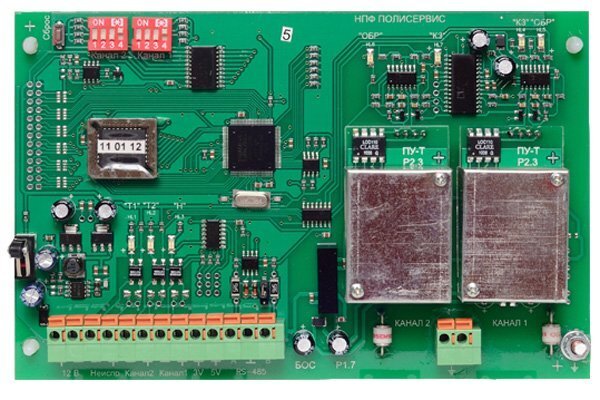

Блок обработки сигналов (БОС) является базовым устройством в составе извещателя охраны периметра «ТОПОЛЬ».
Предназначен для обработки аналоговых сигналов, поступающих от датчиков, расположенных по периметру охраняемой зоны, стен и сооружений. БОС работает со следующими типами датчиков и предварительными усилителями:
- с кабелем трибоэлектрическим (ТД) в комплекте с ПУ-Т;
- с датчиками вибрационными (ВД) в комплекте с ПУ-В/С;
- с совместным использованием ТД и ВД в комплекте с ПУ–Т и ПУ-В/С;
- с датчиками сейсмическими (СД) в комплекте с ПУ-В/С.
В комплекте с выносным передатчиком аналоговых сигналов (ПРД) в БОС вместо ПУ устанавливается приемник аналоговых сигналов (ПРМ).
Особенности
Конструктивно БОС выполнен в корпусах двух вариантов исполнения:
- корпусе из поликарбоната для рабочих температур от минус 40 до плюс 50 °С;
- корпусе из алюминиевого сплава с модулем подогрева для рабочих температур от минус 55 до плюс 50 °С.
Максимальная длина защищаемого участка: | Напряжение питания, B: |
- с кабелем ТД-1 два плеча до 200 м в каждом | - от внешнего источника питания 10…36 |
- с датчиками ВД-2 два плеча по 40 датчиков ВД-2 в каждом плече | Потребляемая мощность: |
- с датчиками СД-1 два плеча по 40 датчиков СД в каждом плече | - не более 0.84 Вт |
