Назначение изделия
Предназначен для питания электрорадиоаппаратуры выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А.
Дополнительная информция

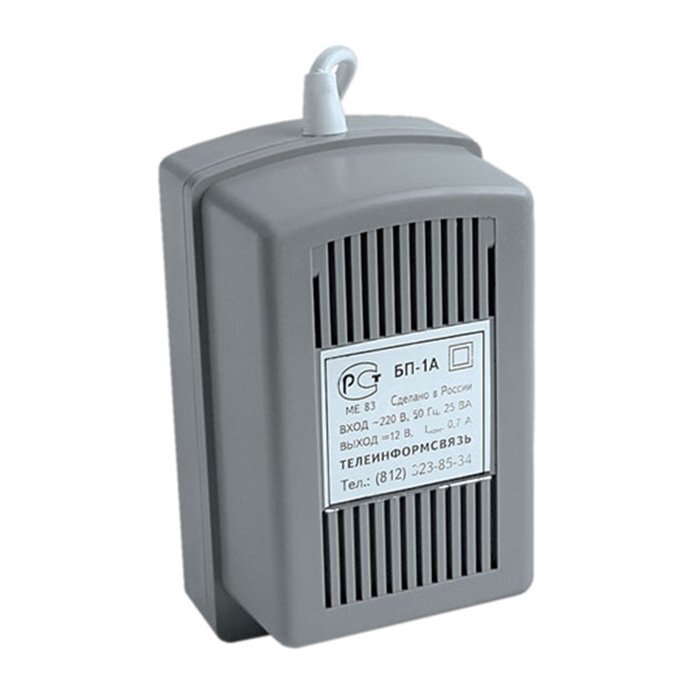

Для проверки работоспособности БП-1А вставить штепсельную вилку сетевого шнура в розетку питающей сети, при этом должен засветится на верхней крышке индикатор красного цвета. Для замены плавкой вставки необходимо снять верхнюю крышку. Провод для питания аппаратуры подключается к зажимам на нижней стороне корпуса. При подключении к источнику питания БП-1А соблюдайте полярность. Блок питания предназначен для работы внутри помещений.
Тип устройства Источник вторичного электропитания стабилизированный | Выходное напряжение, В: |
Световая индикация "Наличие сети" | - при питании от сети переменного тока 11.8…12.2 |
Напряжение питания, B: | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 10 |
- от сети переменного тока 205…235 | Выходной ток, А: |
Потребляемый ток: | - максимальный при наличии основного питания 0.7 |
- при питании от сети переменного тока, А 0.085 | Защита от короткого замыкания Есть |
Диапазон рабочих температур, °С +5…+40 |
