Назначение изделия

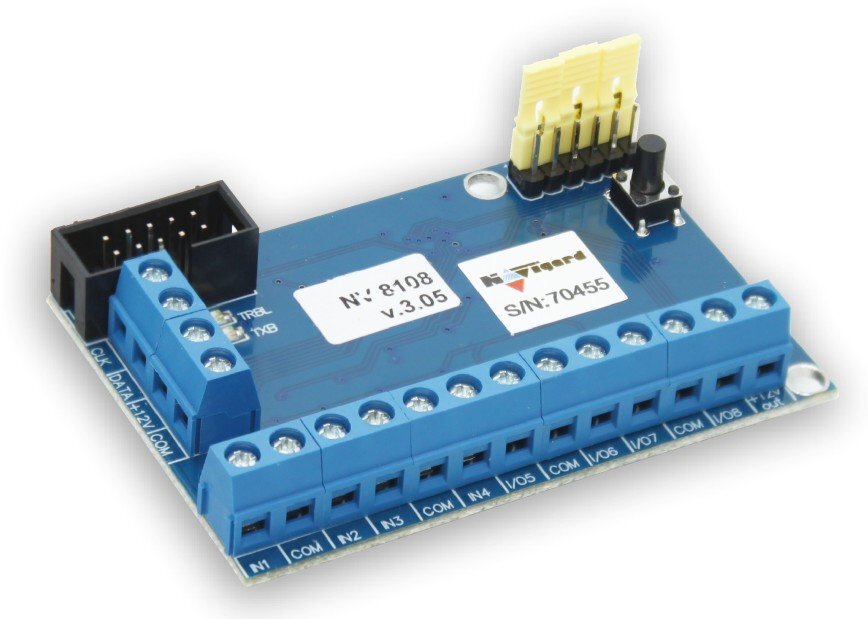

Расширитель NV 8108 предназначен для добавления 4 дополнительных проводных входов (зон) и 4
дополнительных программируемых выходов в системы на контрольной панели NV 8704.
Количество ШС 8 ШС или 4 ШС и 4 выхода "ОК" | - максимально допустимый ток на выходах OUT1- OUT4, А 0.3 |
Напряжение на клеммах для подключения ШС, В: | Напряжение питания, B: |
- в дежурном режиме 15 | - от внешнего источника питания 10…15 |
Номинальное сопротивление выносного резистора, кОм 2.2 | Ток потребления, мА: |
Параметры информационных выходов: | - при питании от внешнего источника питания 15 |
- кол-во выходов типа "Открытый коллектор" 4 | Диапазон рабочих температур, °С -25…+55 |
Максимально допустимые токи и напряжения: | Габаритные размеры мм 71х48х20 |
