Назначение изделия

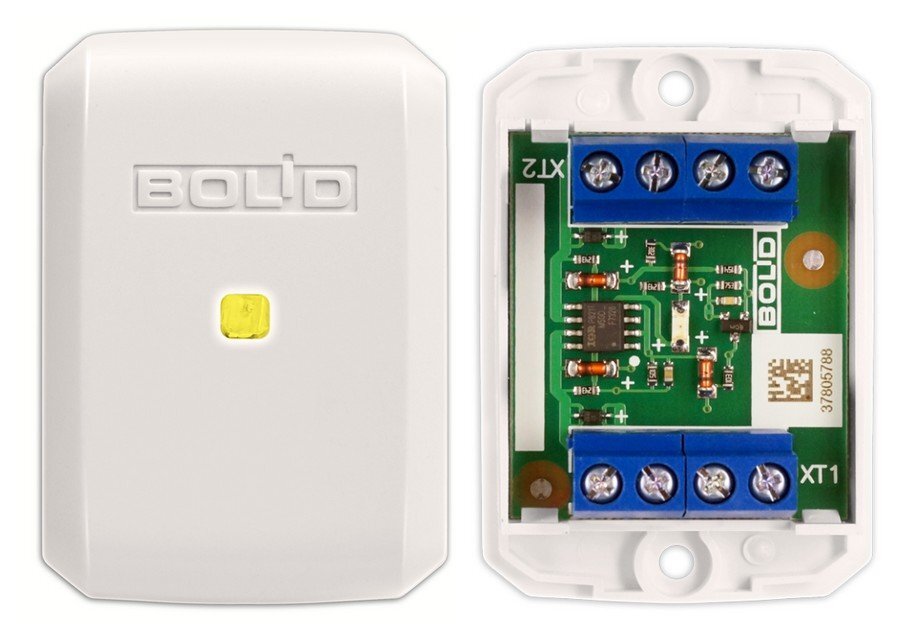

Блок разветвительно-изолирующий «БРИЗ» предназначен для использования в ДПЛС
контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С»
с целью изолирования короткозамкнутых участков с последующим автоматическим
восстановлением после устранения короткого замыкания.
Особенности
- изолирование участка двухпроводной линии с коротким замыканием
- использование в топологиях линии типа «кольцо», «дерево» и смешанных
- возможность включения в существующие системы, построенные на базе «С2000-КДЛ». Устанавливается в разрыв линии и не занимает адреса.
- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней
Диапазон рабочих напряжений, В 6…12 | Время срабатывания не более, с 0.200 |
Ток потребления, мА: | Максимальное количество БРИЗ в линию, шт, не более 40 |
- в дежурном режиме не более 0.04 | Диапазон рабочих температур, °С -30…+55 |
- в режиме КЗ не более 3 | Габаритные размеры мм 56х38х20 |
Пороговое напряжение срабатывания, В 2.9…3.4 | Масса, не более, кг 0.04 |
