Назначение изделия

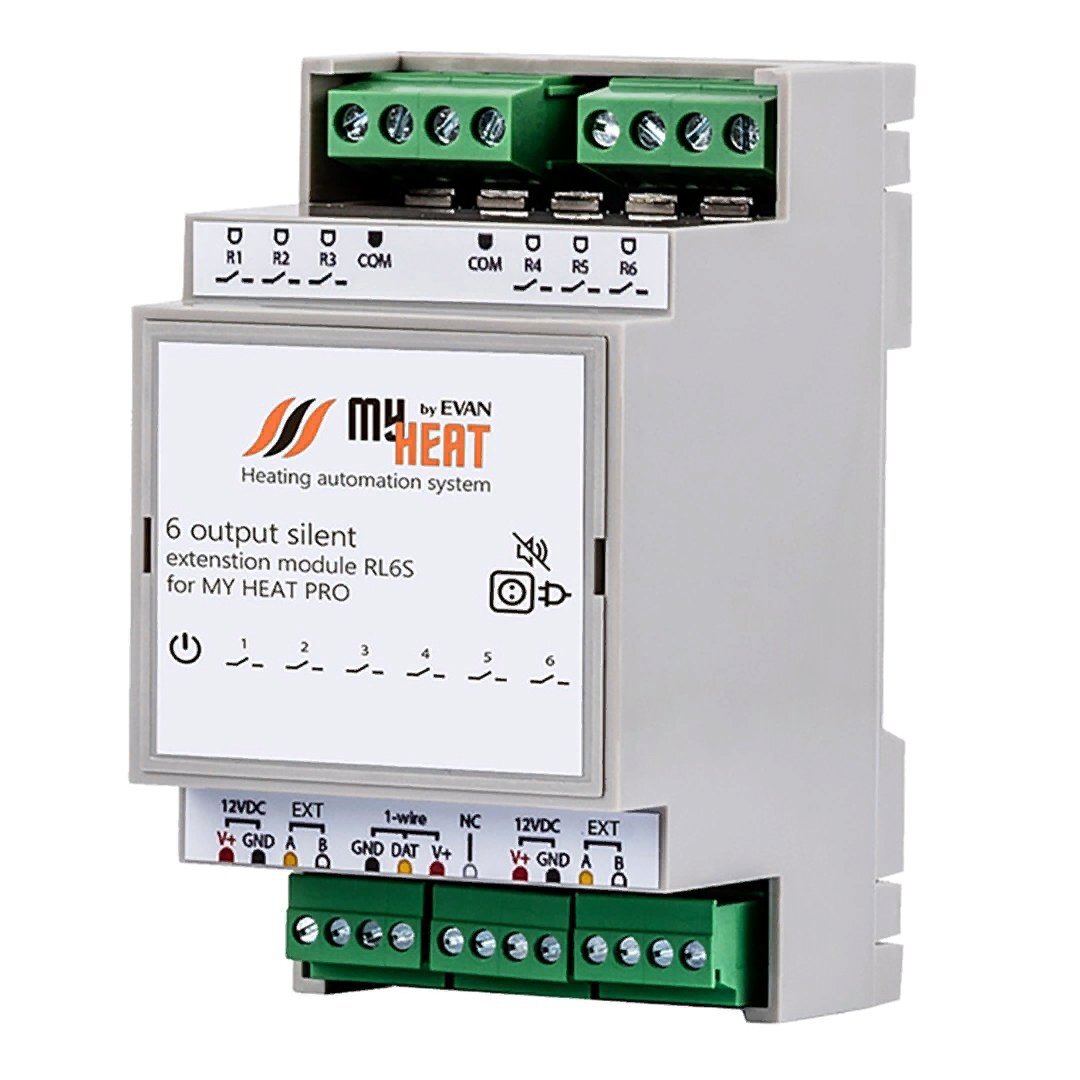

Модуль MY HEAT RL6S подключается к контроллеру по проводной шине и предназначен для бесшумной коммутации дополнительных шести выходов электрической нагрузки посредством симистора. Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT). Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры. Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно. Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT. Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.
Особенности
- коммутация выходов электрической нагрузки посредством симистора;
- опрос цифровых температурных датчиков по шине 1-wire;
- ПИД-регулирование до трех контуров одновременно;
- автоматическое восстановление работоспособности после сбоев;
- индикация состояния;
- используется симистор для включения нагрузки и является бесшумным;
- взаимодействует с контроллером по проводной шине RS485.
Параметры релейных выходов: | - RS-485 внутренний протокол MY HEAT |
- кол-во семисторных выходов 6 | Напряжение питания, B: |
- коммутируемое напряжение, В 250 | - от внешнего источника питания 9…12 |
- коммутируемый ток, А 3 | Потребляемая мощность, Вт: |
Внешние интерфейсы для обмена, программирования и управления: | - максимальная 8 |
- 1-Wire есть | Габаритные размеры мм 52.3х90.2х57.8 |
