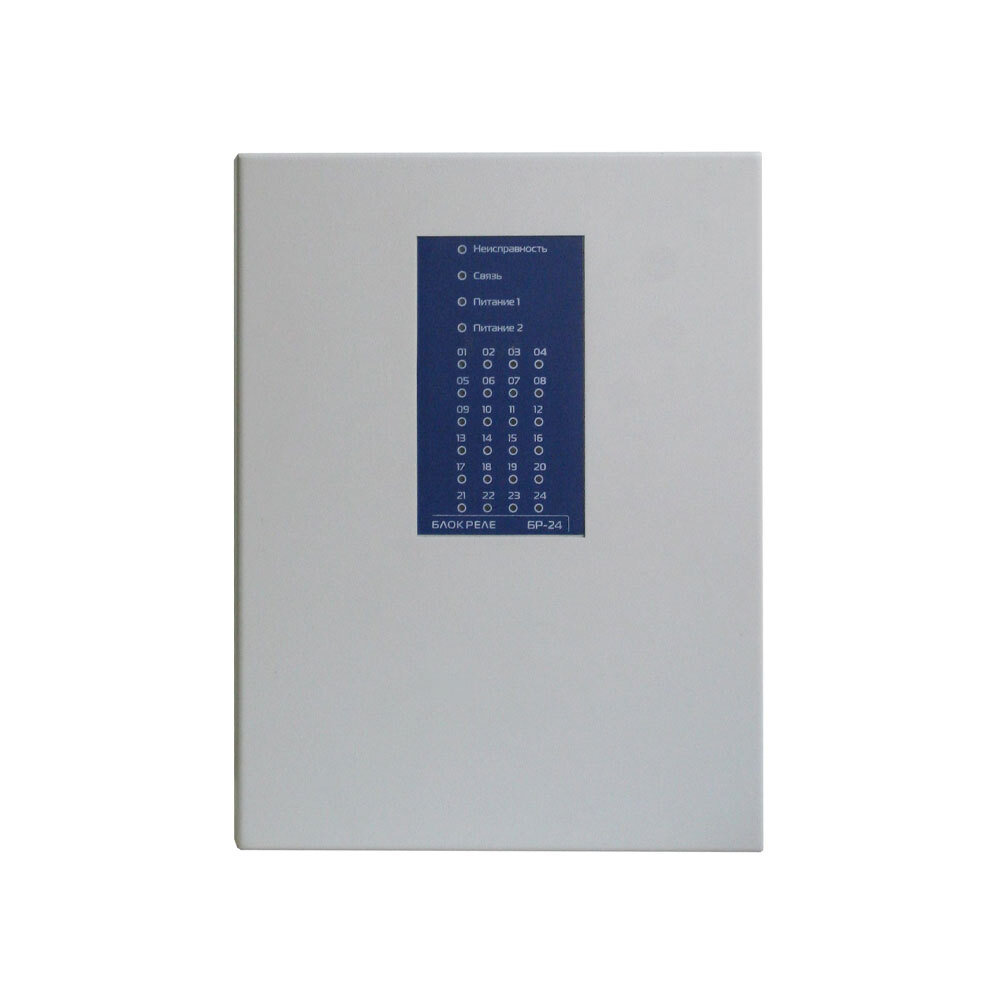

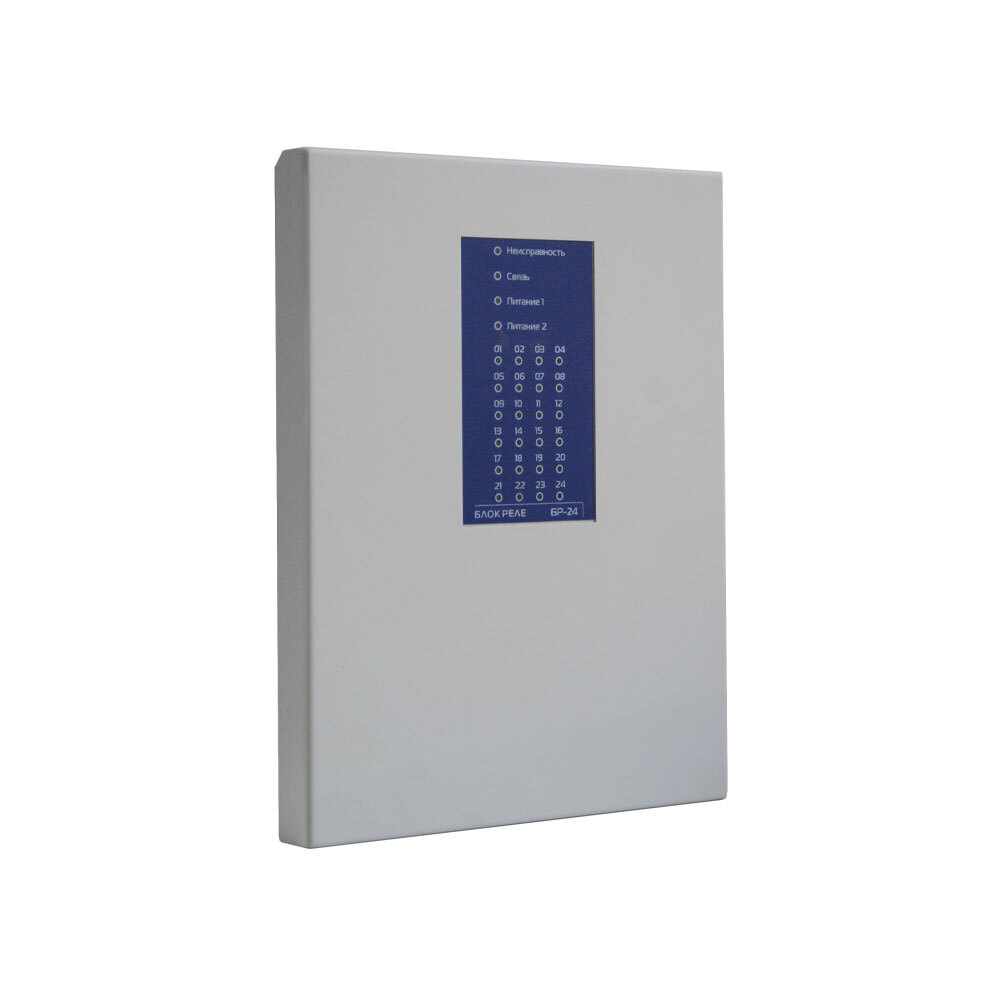

Блок «Сибирский арсенал» БР-24 состоит из двадцати четырех электромагнитных реле. Каждое реле — канал коммуникации. Каждый по команде прибора формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта.
Параметры:
- 24 канала коммутации. Тип коммутации — RS-485.
- Коммутируемое напряжение — AC 240 V, DC 30 V.
- Коммутируемый ток — 10 А.
- Контроль исполнительных линий реле № 1 ~ № 4.
- Вход «ВТС» (внешний сигнал) для подключения выхода «Неисправность» источников питания.
- Настройка каналов коммутации в ПО «Конфигуратор».
- Совместимость с приборами «Гранит-16» и «Гранит-24».
- Настраиваемая задержка срабатывания и длительности работы канала коммутации.
Питание — DC 10 ~ 15 V (два входа для резервирования, автоматический переход на резервный ИП). Размер — 210.6*250.0*80.0 мм. Вес — 1300 г. Рабочая температура — –30 °С… +50 °С. Защита от пыли и влаги — IP30.
