Назначение изделия

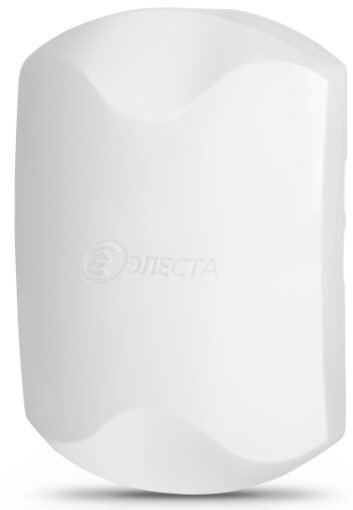

Устройство исполнительное радиоканальное автономное Юпитер-7620 предназначено для использования в составе радиоканальной подсистемы охранно-технологической сигнализации «Юпитер-868-ОТС» для активации внешних устройств: оповещателей речевых, оповещателей звуковых, оповещателей световых, технологических приводов, клапанов и двигателей, при получении команды по радиоканалу от сегментных устройств РКПС.
Особенности
- напряжение выхода электропитания нагрузки 3, 5, 9, 12 или 24 В по выбору пользователя;
- контроль разряда батарей;
- контроль состояния цепи питания нагрузки;
- контроль температуры;
- контроль вскрытия корпуса;
- индикация: двухцветный светодиод;
- связь по радиоканалу «Юпитер-868 ОТС»;
- переключение на исполнительную батарею как на резервную при разряде основной батареи.
Видеоматериалы
Параметры радиоканала:
- кол-во выходов типа "СК"
1
- протокол обмена
Юпитер-868-ОТС
Напряжение питания, B:
- диапазон рабочих частот, МГц
864…869.2
- от встроенного элемента питания
3.7 В (ER14250)
- излучаемая мощность, мВт
10
- релейных выходов
3 В (CR123)
- дальность (в прямой видимости), м
300
Степень защиты
IP41
Параметры релейных выходов:
Диапазон рабочих температур, °С
-30…+55
- кол-во выходов типа "ОК"
1
Габаритные размеры, мм
105х70х30
