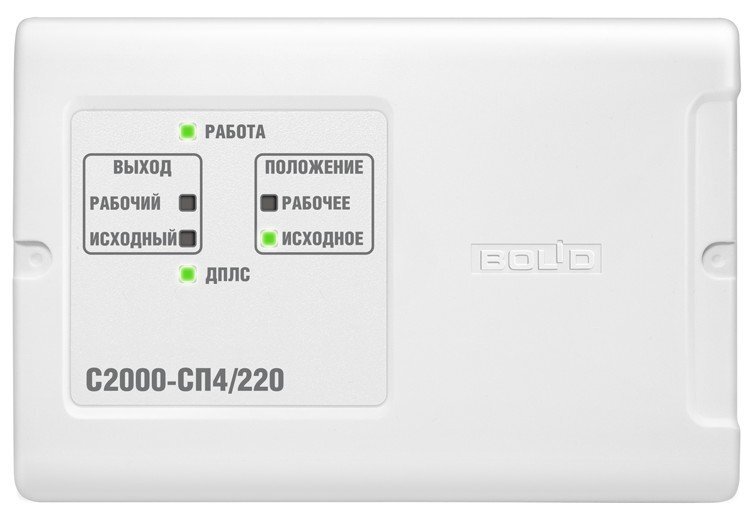

Назначение изделия
Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
Особенности
- управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
- программируемая логика управления реле
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- гальваническая развязка управляемых выходов от ДПЛС
- получение сигналов от 2-х концевых выключателей состояния привода
- возможно подключение внешней кнопки функционального теста
- контроль вскрытия корпуса
- световая индикация состояния прибора и выходов
- до 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»
Напряжение питания, B: | Параметры релейных выходов: |
- исполнительной части 220 | - кол-во релейных выходов 1 |
- приёмо-передающей части 8…11.8 (по линии ДПЛС) | - коммутируемое напряжение, В 220 |
Ток потребления, мА: | - коммутируемый ток, А 3 |
- исполнительной части 20 | Степень защиты IP40 |
- приёмо-передающей части 1.5 | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры, мм 156х107х39 |
