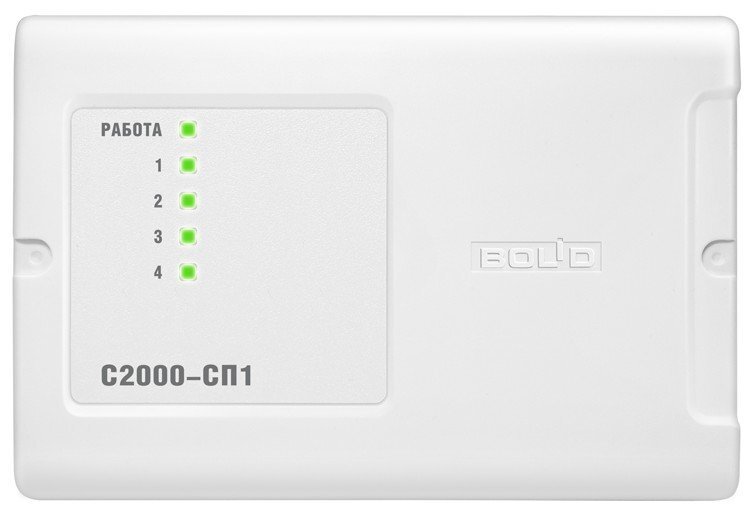

Назначение изделия
Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путем размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне.
Напряжение питания, B: | Параметры релейных выходов: |
- от внешнего источника питания 10.2…28.4 | - кол-во релейных выходов 4 |
Потребляемая мощность блока, Вт, не более 4 | - тип релейных выходов НО/НЗ |
Ток потребления (без учета исполнительных устройств), мА, не более: | - коммутируемое напряжение, В 60 |
- при напряжении питания 12 В (все реле включены), не более 140 | - коммутируемый ток, А 2 |
- при напряжении питания 12 В (все реле выключены), не более 20 | - коммутируемая мощность каждого реле, ВА 30 |
- при напряжении питания 24 В (все реле включены), не более 70 | Габаритные размеры мм 156х107х39 |
- при напряжении питания 24 В (все реле выключены), не более 15 | Масса блока, кг 0.3 |
