Назначение изделия

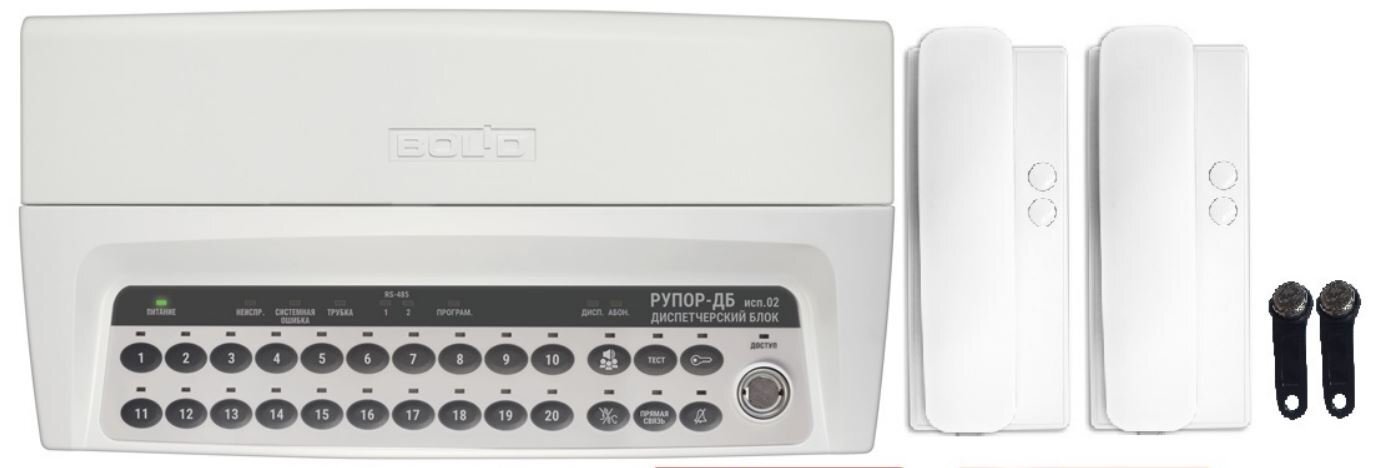

Блок «Рупор-ДБ исп.02» является частью адресного блочно-модульного прибора пожарного управления по ГОСТ 53325-2012 п.7.2.6 и предназначен для обеспечения двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста.
В состав блочно-модульного ППУ, помимо диспетчерского блока, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления (ПКУ) охранно-пожарный «С2000М», или их исполнения. Связь между блоками проводная. Диспетчерский блок применяется совместно с блоком «Рупор-ДК исп.02» (коммутационный блок).
Диспетчерский блок в комплекте с ПКУ «С2000М» или прибором приёмно-контрольным и управления «Сириус», может быть использован для построения систем оповещения и управления эвакуацией (СОУЭ) четвертого и пятого типов по классификации СП.3.13130.2009.
Напряжение питания, B: | Максимальная удаленность подключения коммутационных блоков, м 1000 |
- от внешнего источника питания 12…24 | Количество подключаемых трубок диспетчера, шт 2 |
Ток потребления, мА: | Интерфейс подключаемой трубки диспетчера двухпроводная линия связи |
- в дежурном режиме не более 167 | Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м 2 |
Количество входов питания 2 | Количество контролируемых абонентских вызывных панелей, шт 1…20 |
Внешние интерфейсы для обмена, программирования и управления: | Количество хранимых в памяти персональных контактных ключей DS1990A, шт до 15 |
- интерфейс связи для работы в ИСО «Орион» 2 х RS-485 (протокол «Орион») | Степень защиты IP20 |
- интерфейс связи с коммутационными блоками 2 х RS-485 (не поддерживает протокол «Орион») | Диапазон рабочих температур, °С -30…+40 |
Количество подключаемых коммутационных блоков по линии RS485-2, шт 1…5 | Габаритные размеры мм 332х177х42 |
