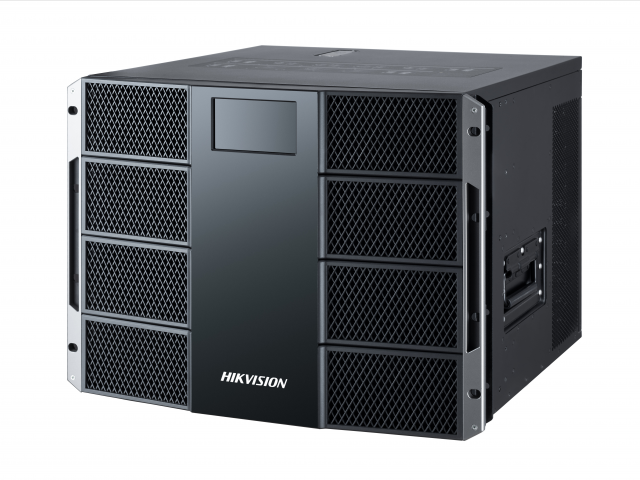

Контроллер Hikvision DS-C30S-S23 для управления видеостеной представляет собой аппаратное устройство обработки на основе FPGA, использующее технологию двойного обмена данными для передачи и обработки больших объемов информации. Поддерживает доступ и обработку многоканальных сигналов высокой и сверхвысокой четкости в режиме реального времени, настройку основной платы управления, плат входа и выхода — для управления несколькими экранами. Укомплектован 23 слотами для дополнительных плат ввода и вывода, двумя слотами плат управления. Поставляется с платами управления и переключения. Рассчитан на восемь видеостен.
Характеристики:
- Интерфейсы платы управления — RS-232, USB С, UTP.
- Интерфейсы платы переключения — 2 RS-232, RS-485, USB, 2 UTP, оптический интерфейс 10 Gigabit.
- Широкополосный доступ 1.2 Тбайт для обмена данными.
- Смешанная вставка плат входа и выхода, одновременное отображение динамических изображений на нескольких дисплеях.
- Поддержка нескольких источников сигнала, включая VGA, DVI, HDMI, DP и IP.
- Декодирование и отображение на стене 16-канального сетевого сигнала 2 мп, локальное воспроизведение видеофайлов на стене. Поддержка кодеков H.264 и H.265.
- Разделение изображения на несколько (1, 4, 9, 16) для одного интерфейса вывода, перевод дополнительного окна в полноэкранный режим.
- Отображение до 10 слоев изображения, включая слой захвата и фоновый.
- Настройка шрифта и цвета фона виртуального LED-экрана, режим прокрутки.
- Разрешение фонового слоя — 16384*8192.
- Встроенная матрица для открытия источника сигнала одновременно в нескольких окнах.
- Перекрестное перемещение и наложение видео.
- Поиск активного IP-адреса в SADP, сброс пароля администратора.
- Настройка подключения для согласования окна виртуальной видеостены клиентского ПО с выходным интерфейсом контроллера.
- Пользовательские права управления источниками сигнала и видеостеной.
- Свободный вывод видеосигнала без извлечения кадров.
- Эхо видеостены, предварительный просмотр списка источников сигнала.
- Адаптивная (в зависимости от температуры) система теплоотдачи, вентиляция через переднюю и заднюю панели.
DS-C30S-S23 укомплектован LCD-экраном 105.42*67.07 мм разрешением 480*272, оптоволоконным портом, двумя гигабитными сетевыми портами RJ-45. Рабочие температуры — 0 °C… +50 °C. Питание — AC 100 ~ 240 В (три БП). Мощность — 1000 Вт. Размер — 447.0*354.8*442.0 мм. Вес брутто — 60 кг.
