ИБП «Бастион» Skat-UPS 1000 (24 В) подает питание двум потребителям через розетку программируемого выхода Segment-1 и простую розетку Segment-2. Работает по схеме online — батареи постоянно включены в цепь двойного преобразования электрического тока (AC в DC и обратно). Форма выходного сигнала — чистая синусоида. Полная мощность — 1000 ВА. Активная мощность — 800 Вт.
Режимы работы ИБП:
- Основной — питание от сети.
- Резервный — питание от аккумуляторов.
- Байпас — автоматическое шунтирование: при перегрузке или выходе ИБП из строя потребители получают питание через обходную цепь.
- Eco — экономичный, прямое питание потребителей от сети со стабильным напряжением (из схемы исключен инвертор).
Время переключения из основного режима в байпас — 4 мс., в Eco — 4 мс., в резервный — 0 мс.
Функциональность:
- Питание от сети без переключения на АКБ: при 100-процентной нагрузке и диапазоне сетевого напряжения 160 В ~ 290 В, при 70 % ~ 80 % и 140 В ~ 290 В, при 60 % ~ 70 % и 110 В ~ 290 В.
- Переключение в режим резервного питания при обесточивании.
- Настройка номинального значения выходного напряжения — 200 В, 210 В, 220 В, 230 В, 240 В.
- Стабилизация выходного напряжения в сетевом и автономном режимах с точностью до ±2 %.
- Автоматический переход к питанию от сети после возобновления напряжения.
- Холодный пуск — включение ИБП только на заряде АКБ.
- Дистанционное аварийное отключение питания (EPO).
- Подавление импульсов высокочастотных и высоковольтных помех.
- Защита АКБ от глубокой разрядки — отключение нагрузки при 20 В на клеммах батарей.
- Защита от перегрузок переключением на байпасную линию: при нагрузке 100 ±5% ~ 110 ±5% — через 20 мин., 110 ±5% ~ 130 ±5% — 20 с., 130 ±5% ~ 150 ±5% — 0.3 с.
- Дистанционный мониторинг.
- Предстартовая автоматическая самодиагностика.
Предусмотрено резервное питание от двух внешних герметичных свинцово-кислотных батарей 12 В (в комплект не входят). Ток заряда АКБ — до 6 А. Время автономной работы зависит от емкости АКБ и подключенной нагрузки — от 5 мин. до 32 ч. (точные значения в таблице характеристик).

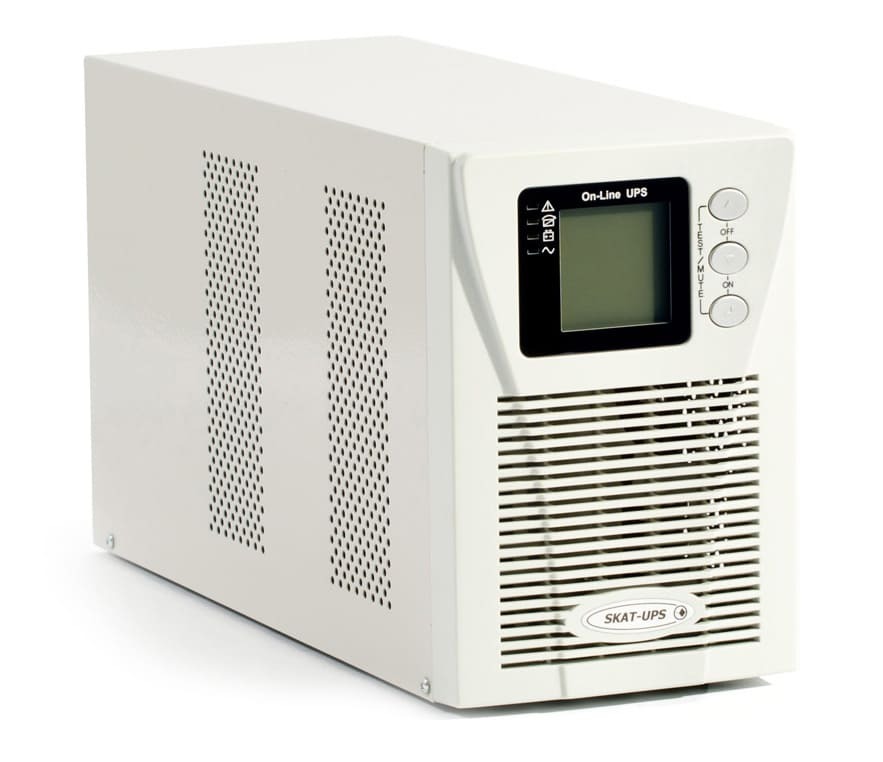

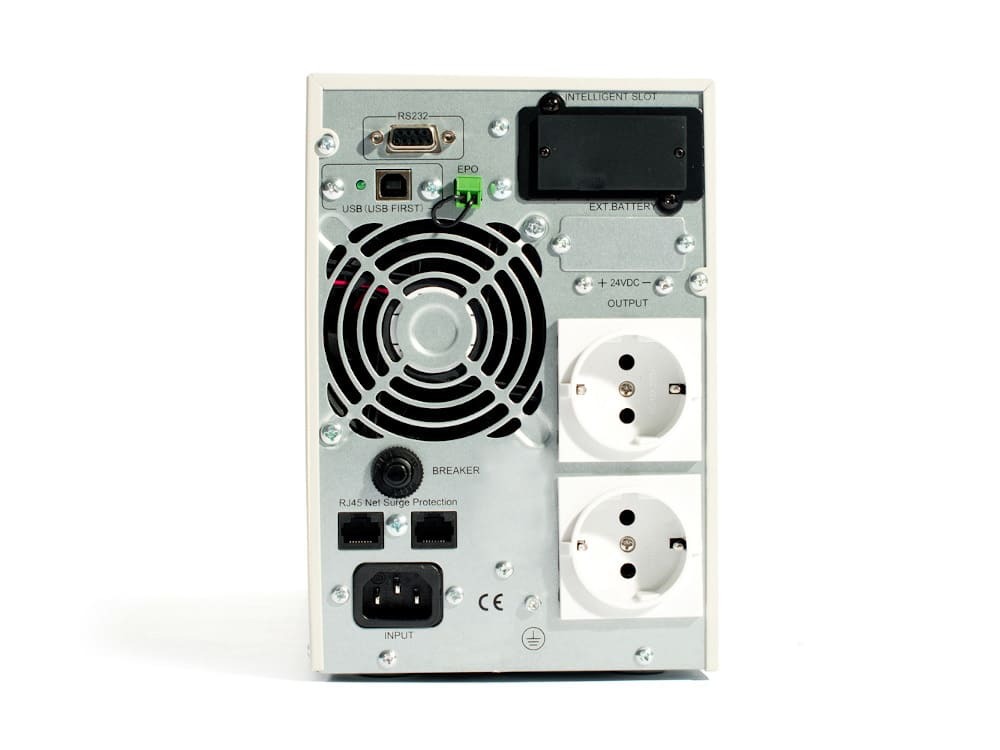

Skat-UPS 1000 (24 В) оборудован функциональными кнопками, звуковой сигнализацией, ЖК-дисплеем. Интерфейсы: двунаправленный RS-232, USB-порт, два разъема RJ-45, Smart-порт для дополнительных модулей (платы релейного интерфейса, SNMP-адаптера etc), разъем для подключения устройства EPO.
Потребляемая от сети мощность при 100 % нагрузке — не более 1300 ВА, потребляемая от сети мощность без нагрузки и с полным зарядом АКБ — не более 130 ВА. Рабочие температуры — 0 ?С… +40 ?С. Защита металлического корпуса от влаги и пыли — IP20. Размер — 144*400*215 мм. Вес — 5.8 кг.
Комплектация:
- ИБП Skat-UPS 1000 (24 В).
- Кабель сетевой.
- Кабель АКБ.
- Кабель RS-232.
- Кабель USB.
- Комплект перемычек АКБ.
- Пыльники АКБ — 4 шт.
- Карта установки ПО.
- Руководство по эксплуатации.
- Упаковка.
