Однофазный ИБП Online «Бастион» Skat-UPS 10000 RACK работает по схеме двойного преобразования тока: выпрямитель трансформирует AC в DC для зарядки аккумуляторов и питания инвертора, генерирующего переменный ток в форме чистой синусоиды. Номинальная мощность — 10 кВА, активная — 9 кВт.
Режимы работы ИБП:
- Основной — сетевое питание (при напряжении в интервале 120 В ~ 276 В), питание от генератора.
- Резервный — питание от аккумуляторов.
- Байпас — подача питания от сети через обходную линию (при перегреве, перегрузке, внутренних неполадках ИБП).
Переключение из основного режима в резервный и байпас происходит мгновенно за счет отсутствия переходных процессов.
Функциональность:
- Поддержка стабилизированного выходного напряжения — 220 В ±1 %.
- Дистанционное аварийное отключение напряжения на выходе (EPO).
- Холодный пуск — включение источника за счет АКБ.
- Подавление импульсов высокочастотных и высоковольтных помех.
- Защита от перегрузок переключением питания в режим байпаса: при нагрузке 105 % ~ 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — 200 мс.
- Предотвращение глубокой разрядки батареи отключением нагрузки при снижении напряжения на клеммах до 168 В.
- Корректное завершение работы ПК.
- Автоматическое самотестирование при включении ИБП.
- Горячая замена аккумуляторов.
Для резервного питания нужны 16 необслуживаемых свинцово-кислотных батарей: суммарное напряжение — 192 В, ток заряда — до 10 А, внешнее подключение (в комплект не входят). Рекомендованная емкость аккумулятора — 80 А·ч.

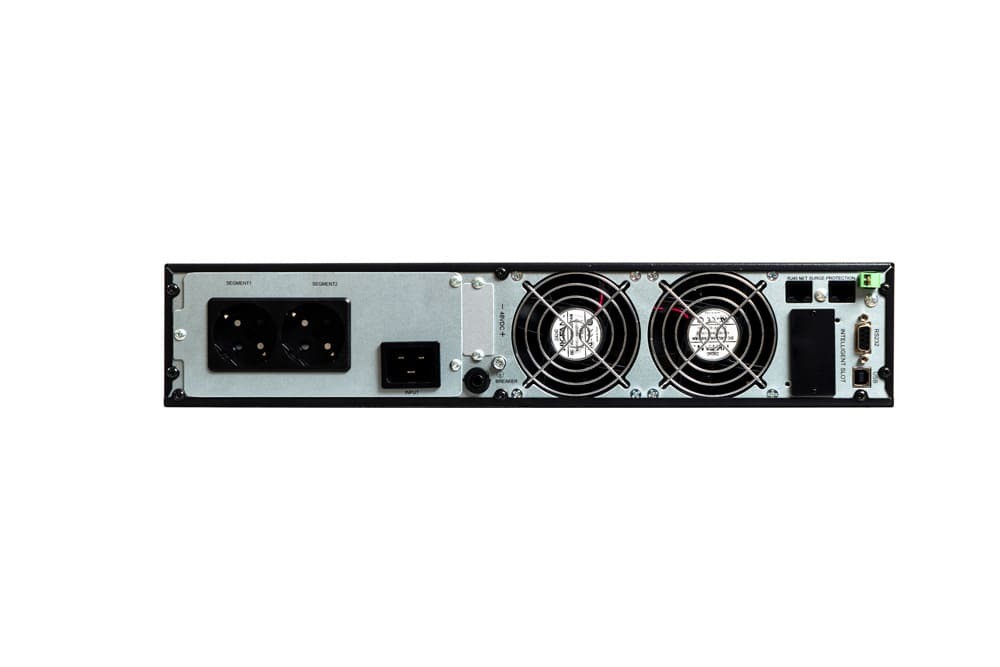

Skat-UPS 10000 RACK укомплектован клеммным блоком для подключения сетевого питания, нагрузки и заземления, разъемом для подключения АКБ, двумя параллельными (Parallel 1 и Parallel 2) и двумя последовательными (RS-232, USB) портами для связи с ПК, слотом для SNMP-карты или релейного модуля, ЖК-дисплеем, отображающим основные параметры, светодиодной индикацией, звуковой сигнализацией, двумя вентиляторами охлаждения.

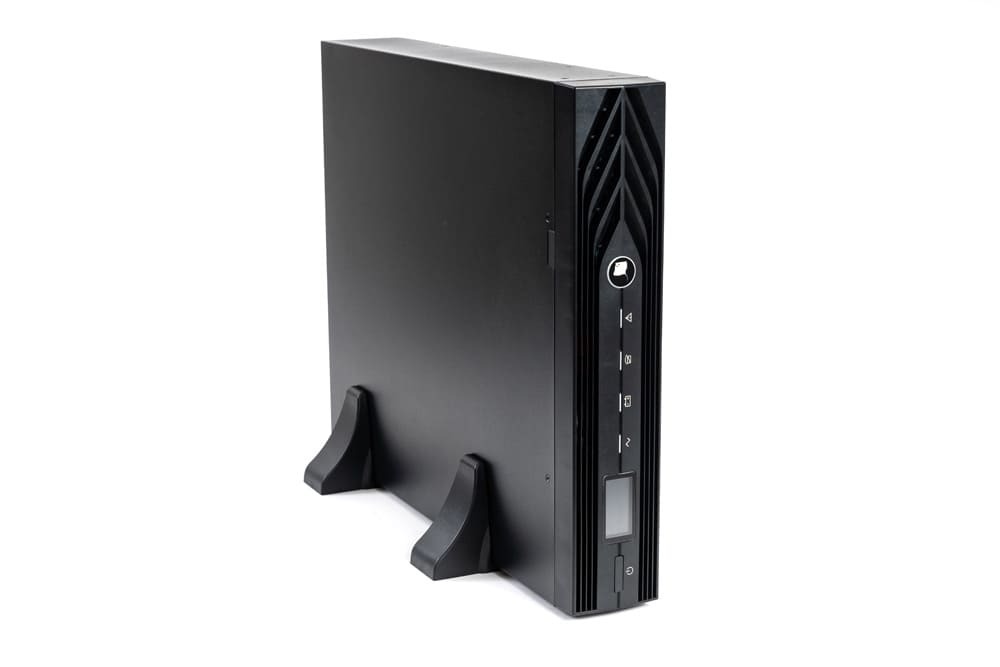

Потребляемая мощность при 100 % нагрузке — 10 500 ВА, без нагрузки и АКБ — 480 ВА. Установка — горизонтально в 19" стойку (шкаф) или вертикально на пластиковые основы. Рабочие температуры — 0 ?С… +40 ?С. Защита от влаги и пыли — по IP20. Размер — 440*6752*87 (2 U) мм. Вес — 17.4 кг.
Комплектация:
- Кабель АКБ.
- Кабель RS-232 — 2 шт.
- Разъем для подключения АКБ.
- Разъем для подключения контакта EPO.
- Кабельный ввод — 2 шт.
- Перемычки АКБ в комплекте.
- Пыльники АКБ (при поставке вне состава комплекса) — 32 шт.
- Комплект пластиковых основ (при поставке вне состава комплекса).
- Наконечник трубчатый — 6 шт.
- Комплект крепежа FPFC (2919).
- Карта установки ПО.
- Руководство по эксплуатации.
