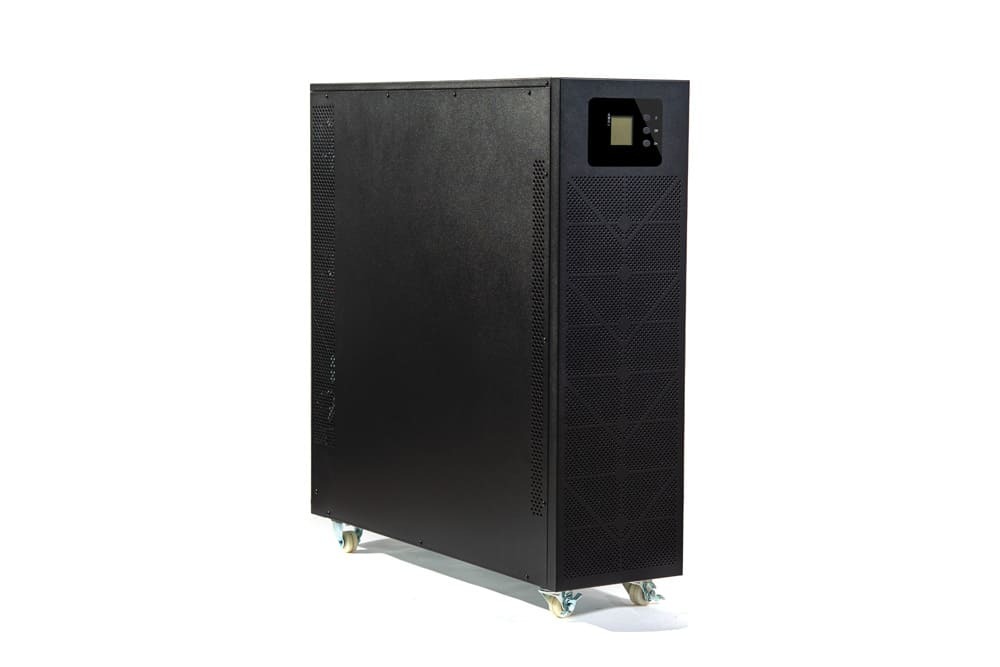

ИБП «Бастион» Skat-UPS 20-3/3 с 3-фазными входом и выходом работает по схеме online — с преобразованием переменного тока в постоянный и обратно с подачей к потребителям выходного сигнала в форме чистой синусоиды. Полная мощность — 20 кВА, активная — 18 кВт.
Режимы работы ИБП:
- Основной — питание от сети 208 В ~ 478 В, генератора.
- Резервный — питание от батарей.
- Eco — экономичный, в топологии Line-Interactive: прямое питание от сети без инвертора.
- Байпас — питание через обходную цепь.
- Сервисный байпас — питание потребителей без защиты от сбоев входного напряжения (ручная активация, для ТО, ремонта).
Время переключения из основного режима в резервный и обратно — без задержки. Для большей надежности питания (резервирование) и увеличения подаваемой мощности (масштабирование) предусмотрена работа от двух до четырех ИБП в параллели.
Функциональность:
- Пользовательские настройки входного и выходного напряжения — 380 В, 400 В, 415 В.
- Стабилизация выходного напряжения при изменении нагрузки от 0 % до 100 % с точностью до ±1 %.
- Холодный старт — запуск ИБП на заряде АКБ.
- EPO — дистанционное аварийное отключение питания.
- Подавление всплесков высокочастотных и высоковольтных помех.
- Защита АКБ от глубокой разрядки отключением выходного напряжения при критически низком заряде.
- Защита от перегрузок в основном режиме: переход на байпас при нагрузке 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; в резервном: отключение выходного напряжения при 110 % — через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Защита от короткого замыкания (пиковый ток 140 А).
- Предстартовое автоматическое самотестирование.
Резервное питание — от внешних необслуживаемых свинцово-кислотных батарей 12 В (в комплект не входят). Рекомендованная емкость АКБ — 40 ~ 250 А·ч. Количество аккумуляторов задает пользователь — 16 шт. (96 В), 18 шт. (108 В) или 20 шт. (120 В). Предусмотрена горячая замена АКБ.

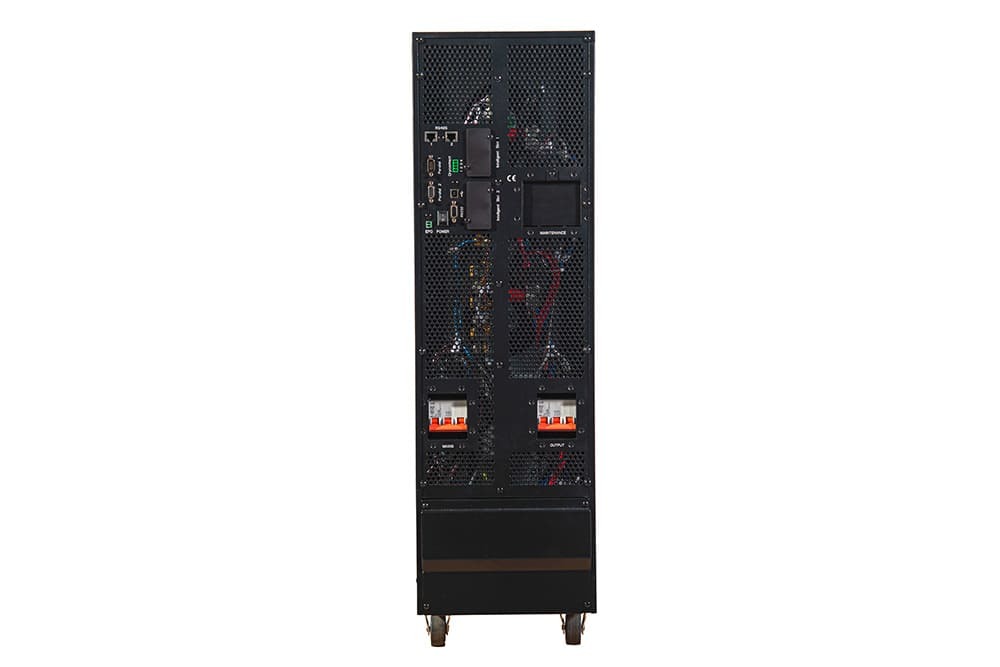

Предусмотрены блок с винтовыми клеммами для кабелей входа, выхода и внешней АКБ, 2-направленный RS-232, два RS-485, USB, сухие контакты, два порта связи для параллельной работы, контакты для устройства EPO, два слота для модулей (SNMP или релейных). Skat-UPS 20-3/3 укомплектован ЖК-дисплеем, светодиодными индикаторами, кнопками управления, звуковой сигнализацией, входным и выходным автоматическими выключателями, выключателем сервисного байпаса, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, вентилятором охлаждения.
Рабочие температуры — 0 ?С… +40 ?С. Защита от влаги и пыли — IP20. Исполнение ИБП — напольное, корпус типа Tower. Размер — 250*828*868 мм. Вес — 64 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
