Трехфазный ИБП «Бастион» Skat-UPS 30-3/3 выполнен по технологии двойного преобразования: выпрямитель трансформирует переменный ток в постоянный, инвертор — постоянный в переменный. Сигнал на выходе представляет собой чистую синусоиду. Полная мощность — 30 кВА, активная — 27 кВт.
Режимы работы ИБП:
- Основной — питание от сети или генератора (208 В ~ 478 В).
- Резервный — питание от АКБ.
- Eco — энергосберегающий режим, на линейно-активной топологии подачи питания.
- Байпас — питание через обходную цепь.
- Сервисный байпас — режим ТО и ремонта: питание устройств без защиты от скачков входного напряжения.
Переход от сетевого к резервному режиму и обратно — мгновенный. Для увеличения подаваемой мощности и большей надежности предусмотрена параллельная работа от двух до четырех ИБП.
Функциональность:
- Выбор номинала входного и выходного напряжения — 380 В, 400 В или 415 В.
- Точность поддержания выходного напряжения при изменении нагрузки в от 0 % до 100 % — до ±1 %.
- Удаленное аварийное отключение питания (EPO).
- Холодный пуск — включение ИБП на заряде АКБ.
- Защита от перегрузок в основном режиме при нагрузке 110 % — переход на байпас через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; в резервном при 110 % — отключение выходного напряжения через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Защита АКБ от глубокой разрядки — отключение напряжения на выходе при критически низком заряде АКБ.
- Подавление всплесков высоковольтных и высокочастотных помех.
- Защита от короткого замыкания (пиковый ток — 164 А).
- Автоматическое самотестирование.
Источник резервное питания — внешнее АКБ, состоящее из герметичных свинцово-кислотных батарей 12 В емкостью 40 ~ 250 А·ч (в комплект не входят). Предусмотрен выбор количества аккумуляторов — 16 шт. (96 В), 18 шт. (108 В) или 20 шт. (120 В), горячая замена батарей.

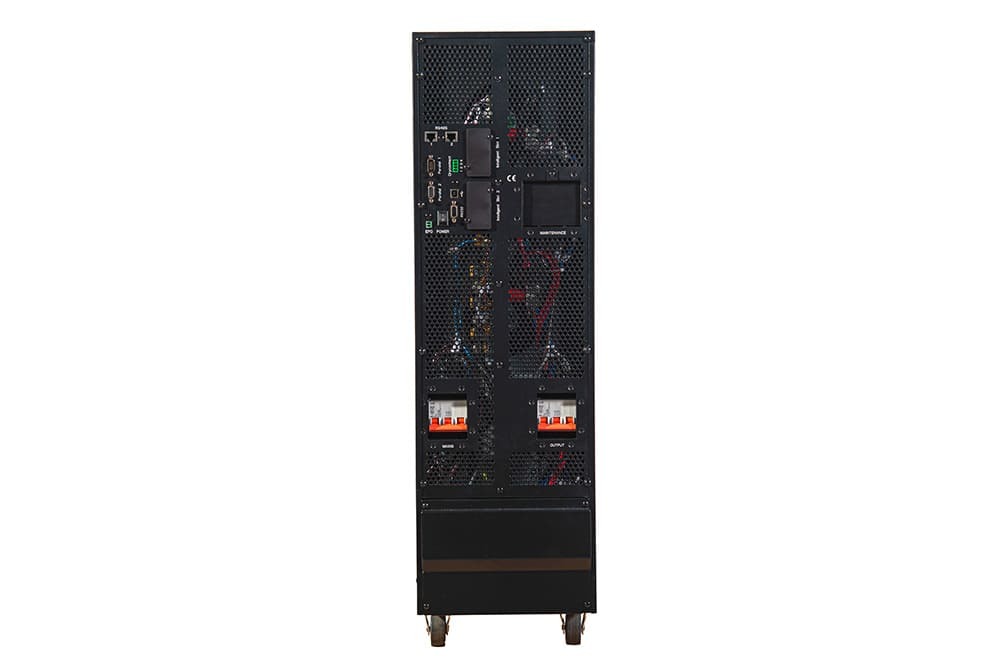

Skat-UPS 30-3/3 оборудован LCD-дисплеем, кнопками управления, светодиодными индикаторами, звуковой сигнализацией, входным и выходным автоматическими выключателями, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, выключателем сервисного байпаса, двумя вентиляторами охлаждения. Интерфейсы представлены блоком 3-фазных винтовых клемм для кабелей входа, выхода и АКБ, двумя RS-485, RS-232, USB, сухими контактами, двумя слотами коммутации для параллельной работы ИБП, двумя портами для платы релейного интерфейса и SNMP-модуля, контактами для устройства EPO.
Исполнение корпуса — Tower, для напольной установки. Защита от влаги и пыли — IP20. Рабочие температуры — 0 ?С… +40 ?С. Размер — 250*828*868 мм. Вес — 56 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
