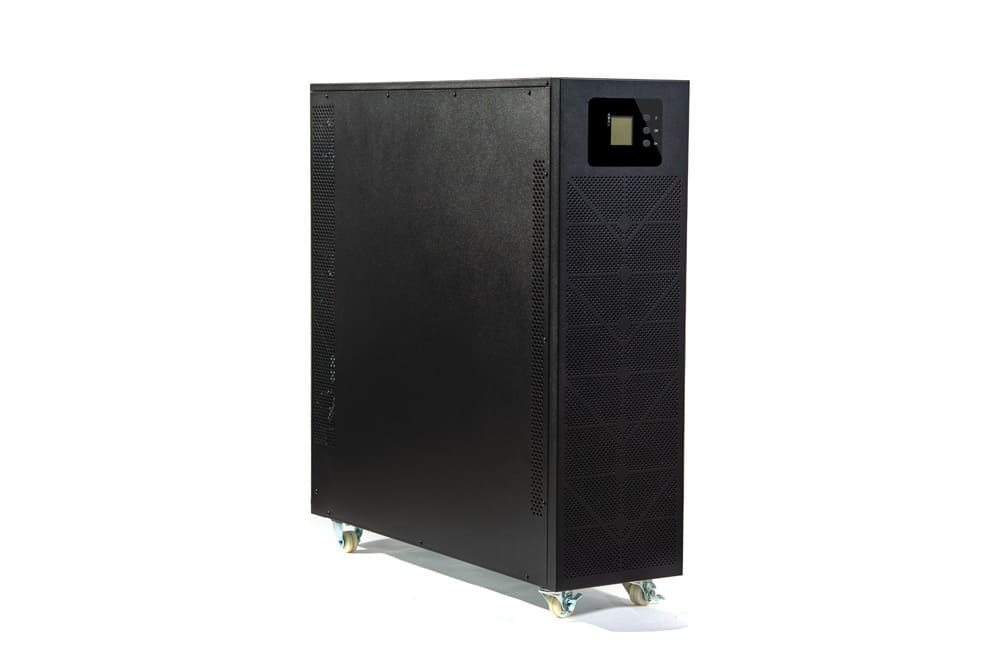

3-фазный ИБП «Бастион» Skat-UPS 40-3/3 обеспечивает на выходе чистую синусоиду за счет двойной трансформация рода тока (схемотехника online): из AC в DC — выпрямителем, затем из DC в AC — инвертором. Полная мощность — 40 кВА, активная — 36 кВт.
Режимы работы:
- Основной — сетевое питание (208 В ~ 478 В).
- Резервный — питание от АКБ.
- Eco — режим экономии электроэнергии: линейно-активная схема подачи питания.
- Байпас — автоматическое шунтирование при сбое ИБП, перегрузке и перегреве: подача питания через обходную цепь.
- Сервисный байпас — ремонтный режим с подачей питания потребителям, без защиты от нестабильности электросети.
Переход к питанию от батарей из основного режима в резервный и обратно — без задержки. Предусмотрена работа параллельно подключенных ИБП (от двух до четырех) — для наращивания номинальной мощности и повышения надежности системы.
Функциональность:
- Настройка напряжения на входе и выходе — 380 В, 400 В или 415 В.
- Поддержание напряжения на выходе — до ±1 % при изменении нагрузки в от 0 % до 100 %.
- Холодный пуск — включение ИБП на заряде АКБ.
- Защита от перегрузок: переход на байпас в основном режиме при нагрузке 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; отключение выходного напряжения в резервном режиме при 110 % — через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Подавление всплесков высоковольтных и высокочастотных помех.
- Отключение напряжения на выходе при критически низком заряде АКБ — для предотвращения глубокой разрядки.
- Удаленное экстренное отключение питания (EPO).
- Дистанционный мониторинг работы ИБП.
- Защита от короткого замыкания при пиковом токе 164 А.
- Совместимость с резервными генераторами за счет широкого диапазона рабочих частот — 45 ~ 55 Гц.
- Автоматическая самодиагностика в начале работы.
Для питания в резервном режиме нужна внешняя АКБ, состоящая из свинцово-кислотных герметичных батарей напряжением 12 В и емкостью от 40 ~ 250 А·ч (приобретаются отдельно). Предусмотрен выбор количества аккумуляторов — 32 шт. (192 В), 34 шт. (204 В), 36 шт. (216 В), 38 шт. (228 В), 40 шт. (240 В), горячая замена батарей.

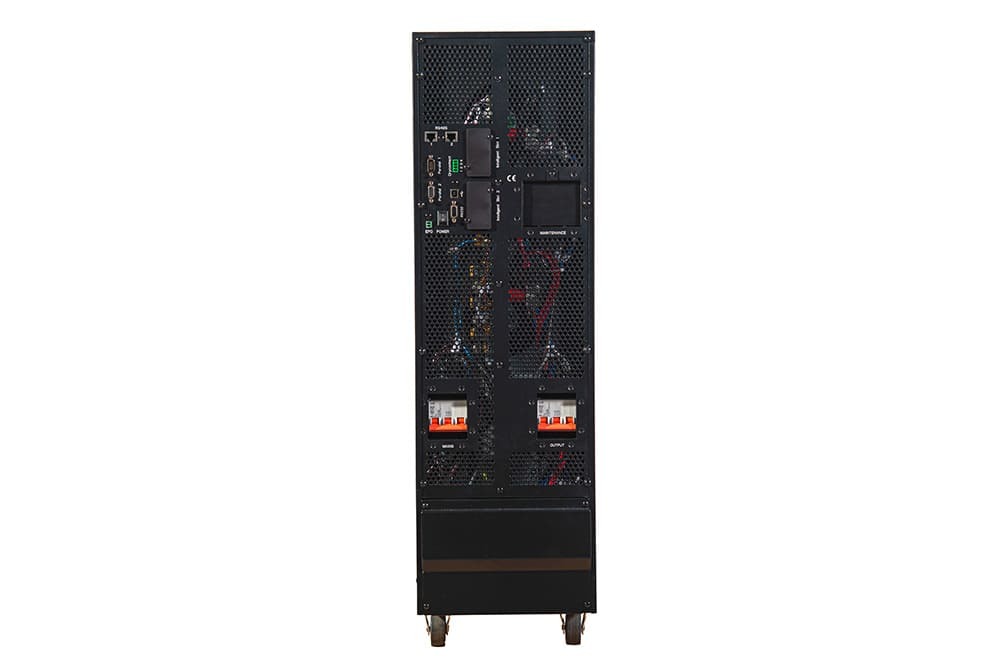

Skat-UPS 40-3/3 оснащен LCD-дисплеем, LED-индикаторами, кнопками управления, звуковой сигнализацией, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, входным и выходным автоматическими выключателями, выключателем сервисного байпаса, двумя охлаждающими вентиляторами. Интерфейсы: блок винтовых клемм для кабелей подключения АКБ, трехфазных входа и выхода питания, разъем коммутационных портов (два RS-485, USB, RS-232), сухими контактами, двумя слотами для параллельной работы нескольких ИБП, контактами для устройства EPO, двумя портами для платы релейного интерфейса и SNMP-модуля.
Установка UPS — напольная. Защита от влаги и пыли отвечает стандарту IP20. Рабочие температуры — 0 ?С… +40 ?С. Габариты — 250*828*868 мм. Вес — 56 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
