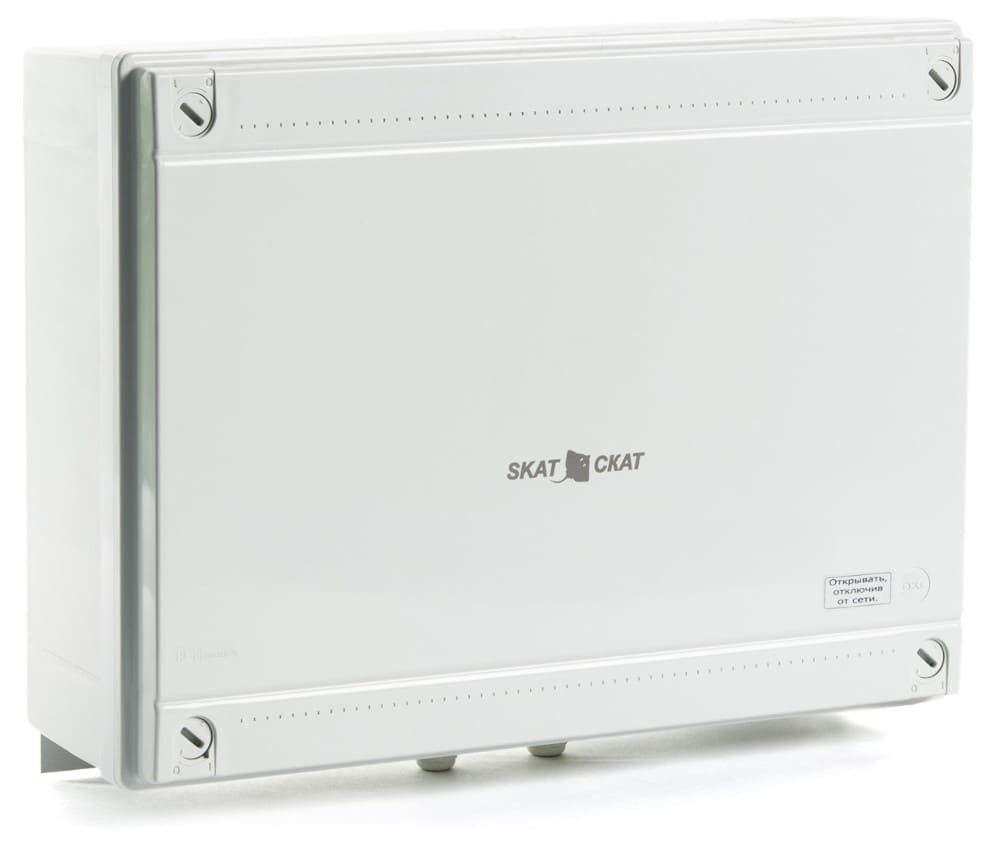

ИБП «Бастион» Skat-V.24/220AC рассчитан на эксплуатацию в сложных климатических условиях: защита корпуса от пыли и влаги соответствует стандарту IP56, рабочие температуры — –40 °C… +40 °C. Подает питание на два выхода — с напряжением 220 В AC и 24 В AC. Суммарная мощность нагрузки выходов 24 В и 220 В: номинальная — 120 ВА, максимальная (до 30 мин.) — 150 ВА, пиковая (до 1 с.) — 200 ВА.
Функциональность:
- Основной режим — питание от сети в диапазоне напряжений 187 В ~ 242 В.
- Резервный режим — питание нагрузки при обесточивании или выходе сетевого напряжения за пределы заданного интервала; время переключения в режим — не более 40 мс.; форма выходного напряжения — меандр.
- Питание в основном режиме нагрузки 220 В — напрямую, нагрузки 24 В — через трансформатор.
- Питание в резервном режиме нагрузки выхода 24 В — через инвертор (преобразователь DC батареи в AC), выхода 220 В — от инвертора через трансформатор.
- Извещения о переходе в резервный режим.
- Защита нагрузки от скачков напряжения.
- Защита потребителей от короткого замыкания: в основном режиме — плавким предохранителем (отключаемая), в резервном режиме — электронная, с автоматическим возобновлением работы после устранения КЗ.
- Заряд АКБ в основном режиме.
- Защита от переполюсовки АКБ (плавкий предохранитель).
- Защита АКБ от глубокой разрядки — отключение выходного напряжения при 20 В ~ 21 В на клеммах батареи.
- Извещения о снижении напряжения на клеммах АКБ ниже 22 В и аварийной ситуации.
- Подключение устройства обогрева АКБ.

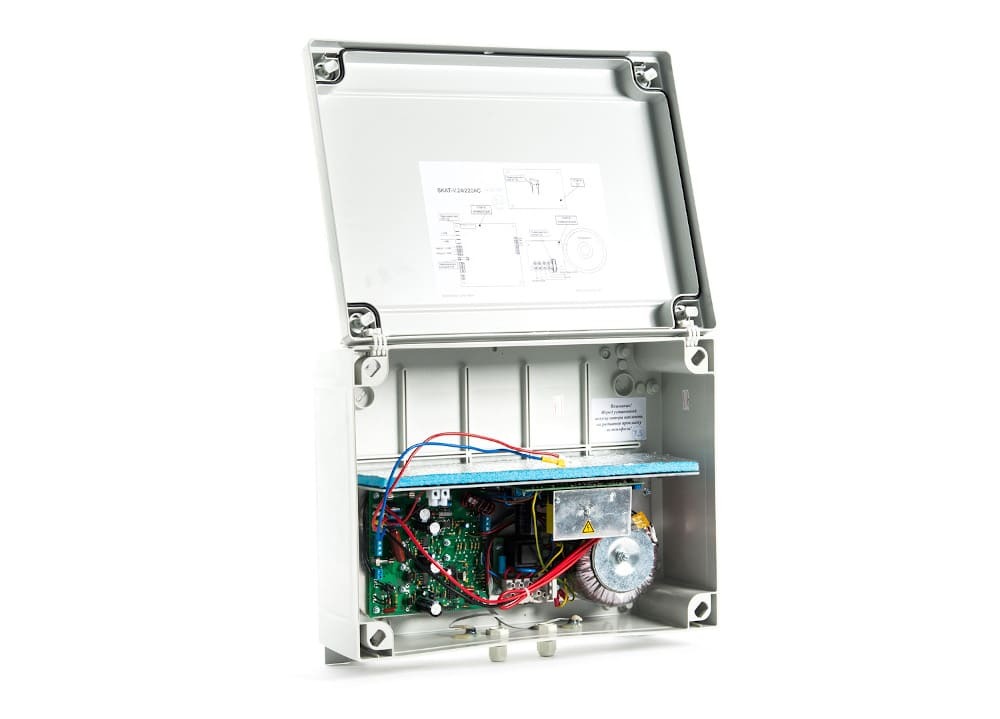

Для работы в резервном режиме нужны две свинцово-кислотные герметичные батареи 12 В (в комплект не входят). Рекомендуемая емкость АКБ — емкостью 7 А·ч ~ 12 А·ч. Skat-V.24/220AC оснащен комплектом предохранителей, LED-индикаторами сетевого и выходного напряжения. Подключения — сетевая колодка, выходные колодки, открытые коллекторы (ток до 150 мА). Потребляемая мощность без нагрузки и АКБ — до 35 ВА. Размер — 418*335*140 мм, вес — 4.95 кг.
Комплектация:
- Вставка плавкая ВПБ6-10 2.0А 250В.
- Вставка плавкая ВПТ6 6.3А 250В.
- Вставка плавкая 15А 250В (?6*30).
- Прокладка.
- Перемычка АКБ.
- Резистор (для подключения термостата).
- Руководство по эксплуатации.
