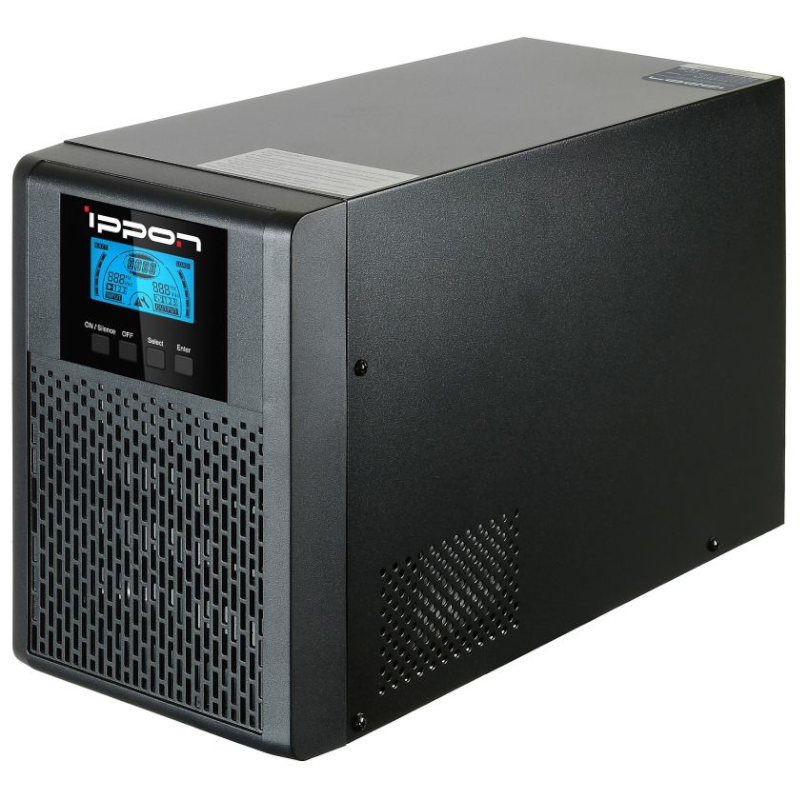

On-line ИБП Ippon Innova G2 1000 рассчитан на одновременное подключение до четырех устройств через разъемы IEC 320 с питанием от сети и АКБ. Представляет собой однофазный UPS со схемой двойного преобразования тока: выпрямитель трансформирует AC в DC для зарядки аккумуляторов и питания инвертора, генерирующего переменный ток в форме чистой синусоиды для ответственного и дорогостоящего оборудования. Полная мощность ИБП — 1000 ВА, активная мощность — 900 Вт.
Режимы работы UPS:
- Рабочий (питание от сети).
- Питание от батарей.
- Bypass.
- EPO —удаленное автоматическое отключение питания.
- ECO — экономичный.
- Конвертера (CVCF) — установка частоты 50/60 Гц.
- Тест аккумуляторов.
- Нагрузка отключена.
- Неисправность.
Источник демонстрирует высокую способность к перегрузкам: работа в рабочем и батарейном режимах при нагрузке до 105 % от номинальной и в байпасном режиме до 130 % определена производителем как долговременная. Продолжительность работы при более высоких перегрузках варьируется от 300 мс. до 60 с.
Функциональность
- UPS подает сетевое питание на подключенные устройства без перехода на питание от батарей при широком диапазоне напряжений на входе — 100 ~ 300 В при 50-процентной нагрузке и 176 ~ 300 В при 100-процентной нагрузке. При превышении указанного диапазона происходит автоматическое переключение в автономный режим.
- HID Smart Battery — подключение к компьютеру через порты USB или RS-232 для мониторинга и управления питанием операционной системой ПК.
- Оценка остаточной емкости батареи.
- Управление скоростью вентилятора охлаждения.
- Защита входных цепей — размыкатель.
Автономность
Для резервного питания Innova G2 1000 укомплектован двумя свинцово-кислотными батареями емкостью 9 А·ч. Поскольку аккумуляторы постоянно включены в электроцепь устройства переключение между режимами не требует затрат времени. Продолжительность автономной работы при полной нагрузке составляет 3.5 мин. Мощность и автономность источника можно повысить, подключив дополнительные батарейные модули 24 В DC (в комплект не входят). Восстановление емкости батарей от 0 % до 90 % — 4 ч.
Интерфейсы и управление

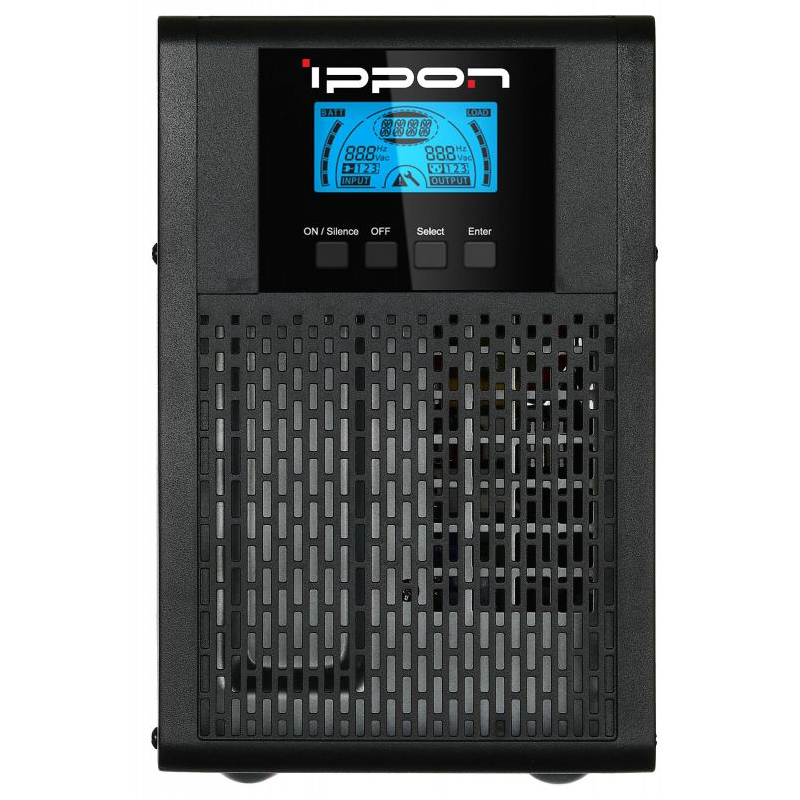

Для настройки и отображения параметров работы ИБП (напряжение, частота, активация режимов, остаточный заряд, подключение дополнительных зарядных модулей etc) предусмотрены LCD-дисплей, звуковые тревожные сигналы и удаленное администрирование через подключаемый SNMP-модуль (в комплект не входит). Для сбора данных предназначен универсальный слот для карт расширения SNMP/AS400.
Из интерфейсов на борту: RS-232, USB, EPO. Форм-фактор корпуса — «Башня», охлаждение — вентиляторное, шум при полной нагрузке — не выше 49 дБ. Рабочие температуры — 0 ?С… +40 ?С. Габариты: 144*228*356 мм, вес нетто — 9.2 кг.

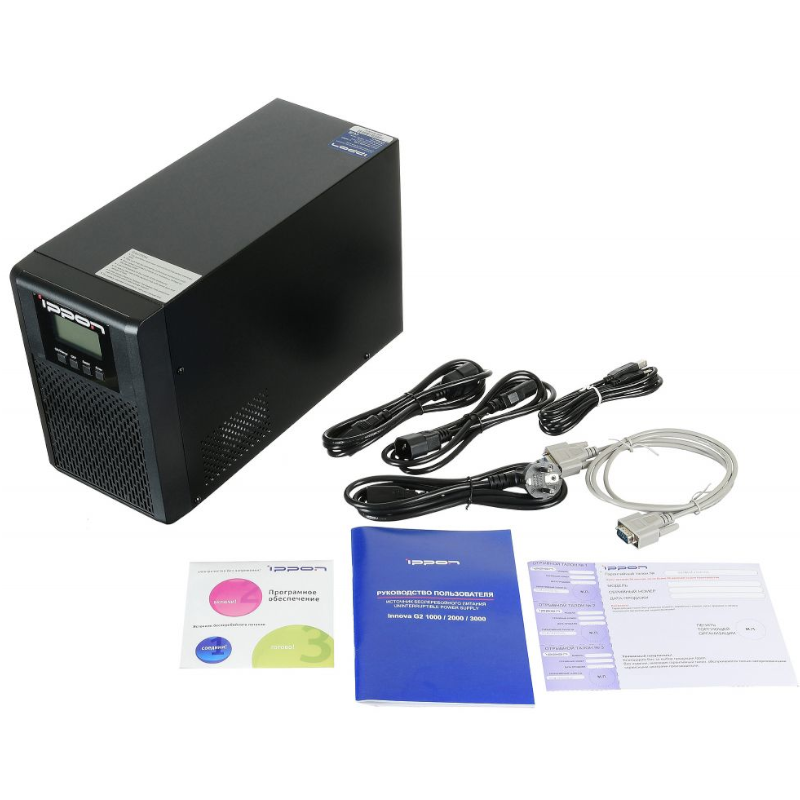

Комплект поставки:
- ИБП Innova G2 1000.
- Компакт-диск с ПО.
- Соединительный кабель RS-232.
- Соединительный кабель USB.
- Соединительный кабель Schuko/IEC-C13 — 1 шт.
- Соединительный кабель IEC-C14/IEC-C13 — 2 шт.
