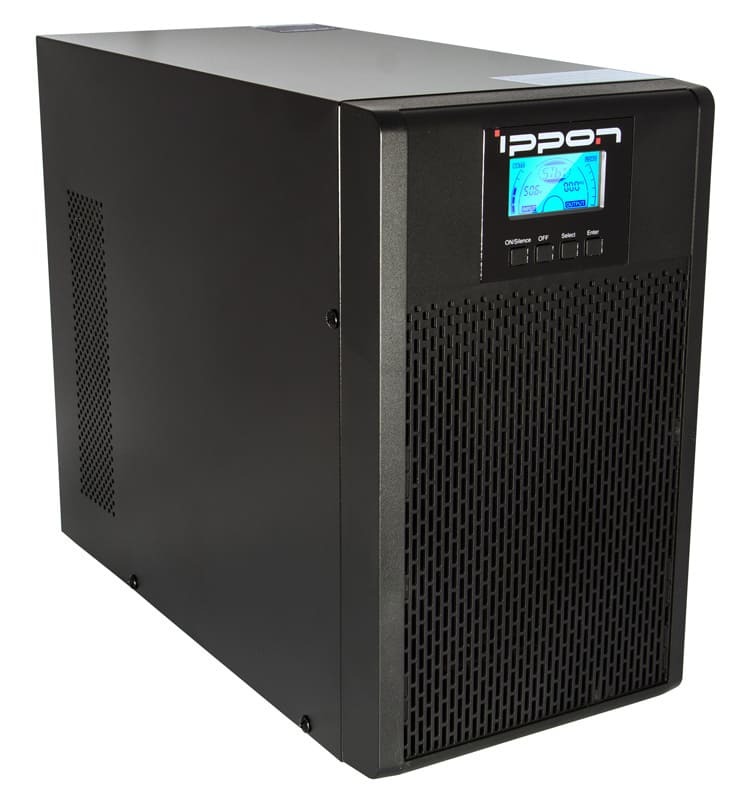

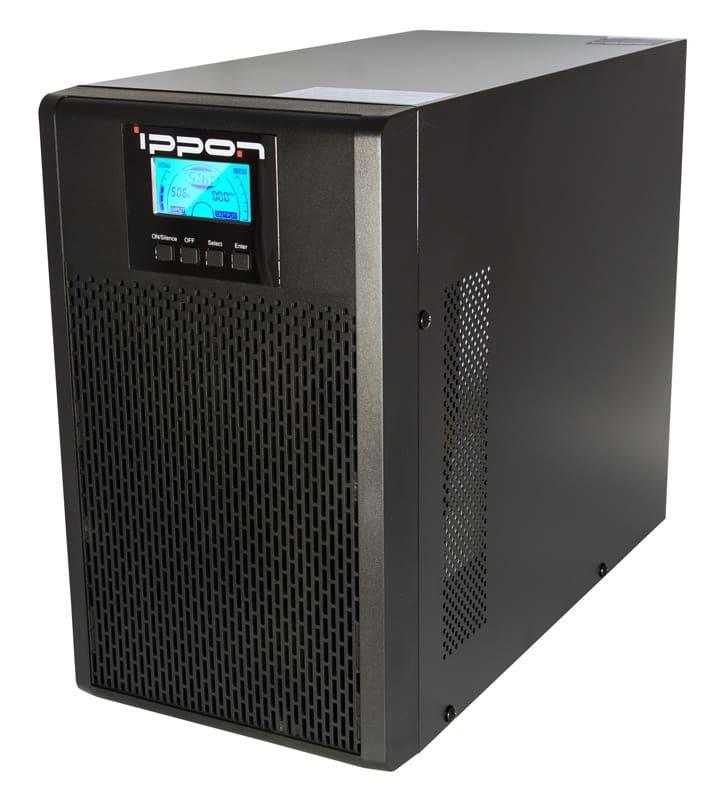

On-line ИБП Ippon Innova G2 Euro 2000 представляет собой однофазное устройство со схемой двойного преобразования тока. Выдает напряжение в форме чистой синусоиды. Рассчитан на четырех потребителей, подключаемых через разъемы IEC 320, с питанием от сети и батарей. Полная мощность ИБП — 2000 ВА, активная — 1800 Вт.
Режимы работы UPS:
- Линейный (питание от сети).
- Питание от батарей.
- ECO — высокой эффективности (при стабильном напряжении на входе).
- EPO — аварийное отключение питания.
- Байпас.
- Тест аккумуляторов.
- Нагрузка отключена.
- Конвертера (CVCF) — установка частоты 50 или 60 Гц.
- Неисправность.
Функциональность
ИБП подает питание при широком диапазоне входного напряжения: 113 ~ 300 В при нагрузке 50 %, 176 ~ 300 В при нагрузке 100 %.
Защищает от:
- Высоковольтных выбросов.
- Перегрузки при питании от сети: при нагрузке 105 ~ 130 % — переключение в режим байпаса через 60 с., 130 ~ 150 % — через 10 с., выше 150 % — через 300 мс.
- Перегрузки при питании от АКБ: при нагрузке 105 ~ 130 % — отключение через 10 с., 130 ~ 150 % — через 1 с., выше 150 % — через 300 мс.
- Перегрузки в режиме байпаса: при 130 ~ 180 % — отключение через 60 с., выше 180 % — через 300 мс.
- Короткого замыкания (автоматический выключатель).
UPS поддерживает подключение к ПК через RS-232 или USB-порт для удаленного контроля управления питанием и мониторинга работы ОС компьютера (HID Smart Battery).
Автономность
Резервное питание обеспечивают четыре свинцово-кислотных герметичных батареи емкостью 9 А·ч. Аккумуляторы постоянно включены в электроцепь, поэтому переключение между режимами не занимает времени.
Продолжительность автономной работы:
- 30 % нагрузка — 18.1 мин.
- 50 % нагрузка — 10.8 мин.
- 70 % нагрузка — 6.2 мин.
- 100 % нагрузка — 3.6 мин.
Длительность восстановления заряда батарей от состояния полной разрядки до 90 % — 4 часа.
Интерфейсы и управление

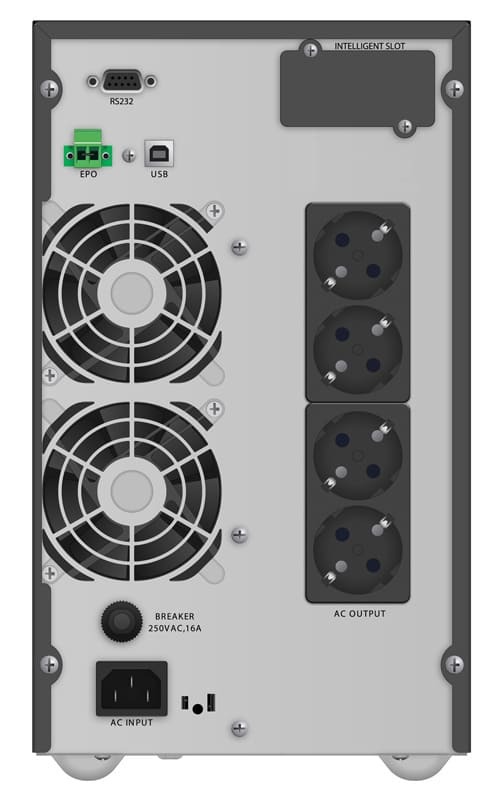

Информацию о текущем состоянии работы ИБП (напряжение, нагрузка, режим, заряд АКБ etc) предоставляет LCD-дисплей и звуковая сигнализация. Для подключения сетевых карт предусмотрен универсальный слот. Интерфейсы: USB, RS-232, EPO. Охлаждение — вентиляторное. Шум от работающего устройства не превышает 44 дБ. Корпус выполнен в черном цвете. Интервал рабочих температур — 0 ?С… +40 ?С, защита корпуса от пыли и влаги соответствует стандарту IP20. Габариты — 190*327*399 мм, масса — 17.4 кг.
Комплект поставки:
- ИБП Innova G2 Euro 2000.
- Компакт-диск с ПО.
- Соединительный кабель RS-232.
- Соединительный кабель USB.
- Силовой кабель.
- Руководство пользователя.
