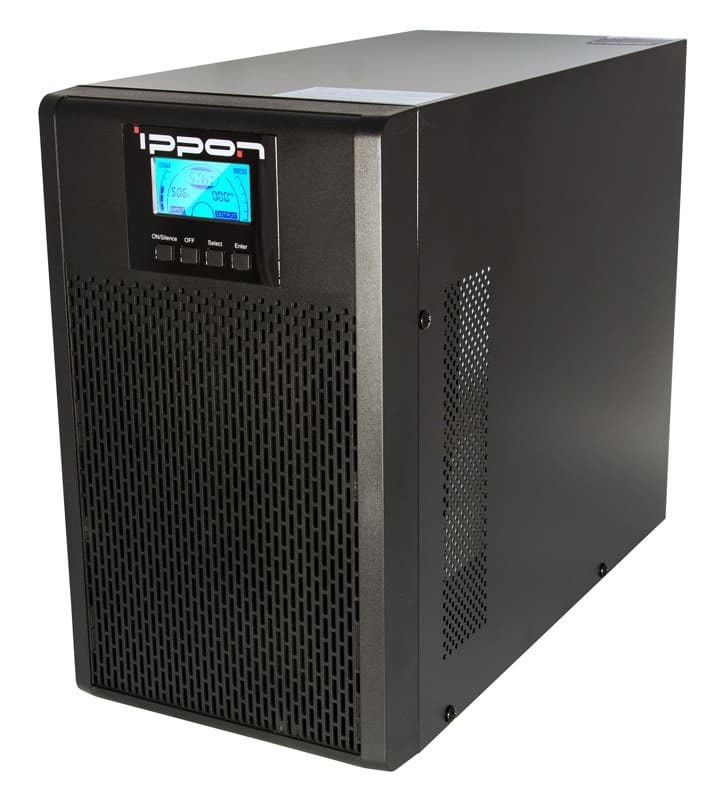

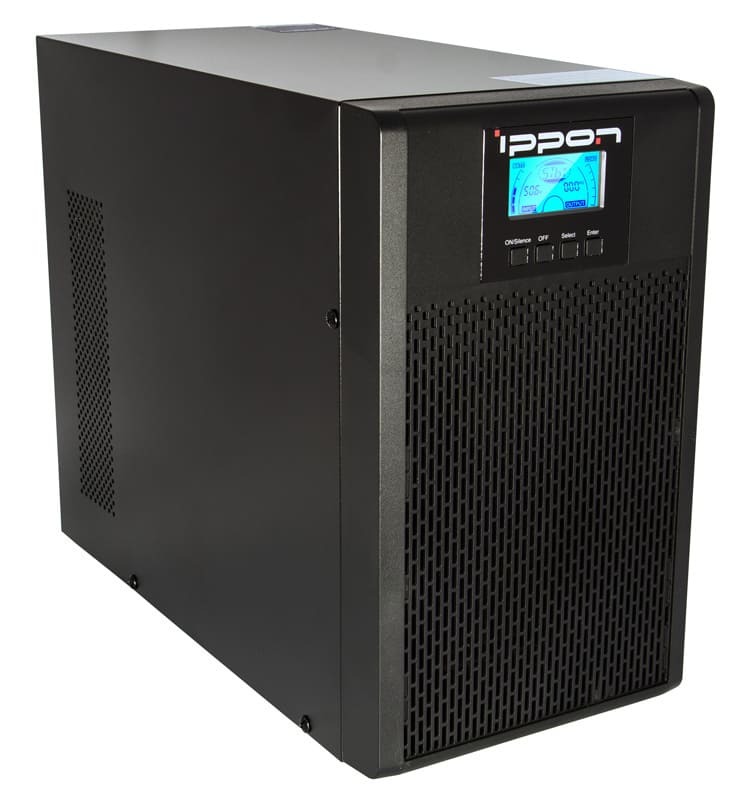

On-line ИБП Ippon Innova G2 Euro 3000 оборудован разъемами IEC 320 для подключения четырех потребителей — с питанием от сети и батарей. Работает по схеме двойного преобразования тока. Последовательная трансформация переменного тока в постоянный и обратно обеспечивает на выходе чистую синусоиду. Полная мощность ИБП — 3000 ВА, активная — 2700 Вт.
Режимы работы UPS:
- Рабочий (сетевое питание).
- Резервный (питание от батарей).
- Байпас (защита от перегрузок).
- ECO — экономичный (прямая подача напряжения от сети при стабильности параметра).
- EPO — аварийное отключение питания.
- Конвертера (CVCF) — установка частоты 50 или 60 Гц.
- Тест аккумуляторов.
- Нагрузка отключена.
- Неисправность.
Функциональность
ИБП обеспечивает подачу сетевого питания на потребителей без переключения на АКБ в широких пределах напряжения на входе: при нагрузке 50 % — 113 ~ 300 В, при нагрузке 100 % — 176 ~ 300 В.
Предусмотрена защита от:
- Перегрузки в рабочем режиме: при нагрузке 105 ~ 130 % — переключение в режим байпаса через 60 с., 130 ~ 150 % — через 10 с., выше 150 % — через 300 мс.
- Перегрузки в резервном режиме: при нагрузке 105 ~ 130 % — отключение через 10 с., 130 ~ 150 % — через 1 с., выше 150 % — через 300 мс.
- Перегрузки в режиме байпаса: при 130 ~ 180 % — отключение через 60 с., выше 180 % — через 300 мс.
- Короткого замыкания — автоматический выключатель.
- Высоковольтных выбросов.
UPS поддерживает функцию Smart Battery. При подключении через RS-232 или USB-порт к ПК операционная система удаленно контролирует работу устройства и управляет питанием.
Автономность
Для обеспечения резервного режима Innova G2 Euro 3000 укомплектован шестью свинцово-кислотными герметичными батареями емкостью 9 А·ч. АКБ постоянно включены в электрическую цепь устройства, поэтому переключение между режимами происходит моментально.
Длительность автономной работы:
- 30 % нагрузка — 18.1 мин.
- 50 % нагрузка — 11 мин.
- 70 % нагрузка — 6.3 мин.
- 100 % нагрузка — 3.8 мин.
Продолжительность восстановления заряда АКБ от 0 % до 90 % — 4 ч.
Интерфейсы и управление

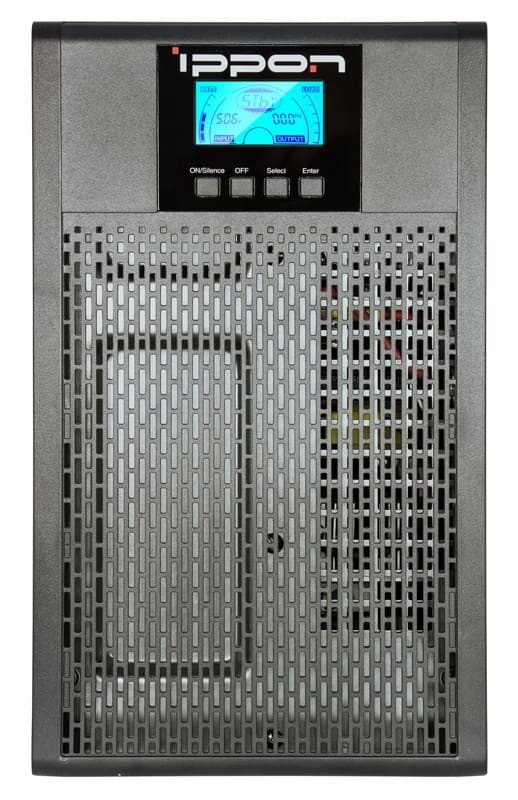

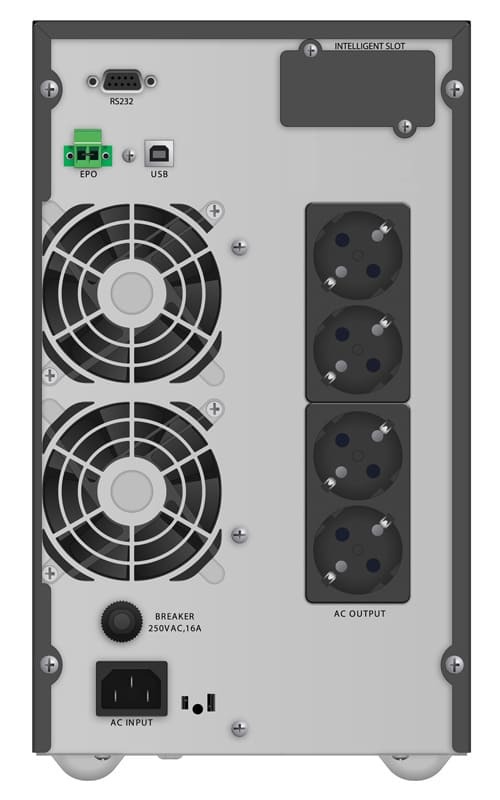

Для визуального и звукового контроля за работой ИБП (нагрузка, напряжение, режим, остаточный заряд АКБ etc) предусмотрены LCD-дисплей и звуковые сигналы, для подключения сетевых карт — универсальный слот. Внешние интерфейсы: RS-232, USB, EPO. Охлаждение — принудительное (вентилятор). Шум от UPS не превышает 49 дБ. Рабочие температуры — 0 ?С… +40 ?С, защита корпуса от пыли и влаги — по стандарту IP20. Корпус выполнен в черном цвете. Габариты — 190*327*399 мм, вес — 22.7 кг.
Комплект поставки:
- ИБП Innova G2 Euro 3000.
- Компакт-диск с ПО.
- Соединительный кабель RS-232.
- Соединительный кабель USB.
- Силовой кабель.
- Руководство пользователя.
