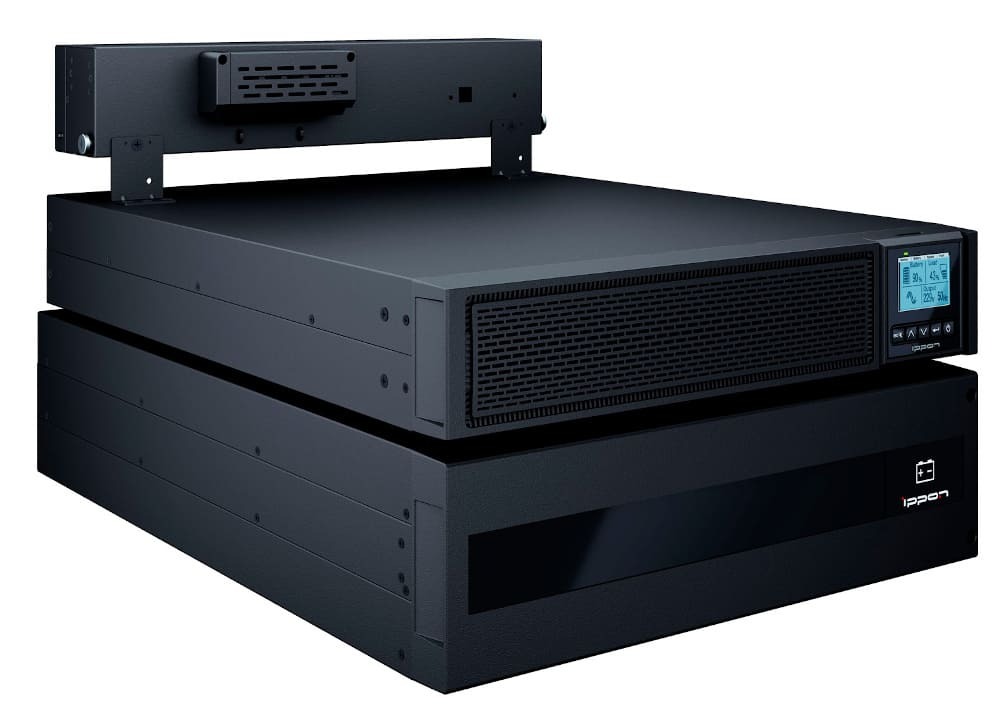

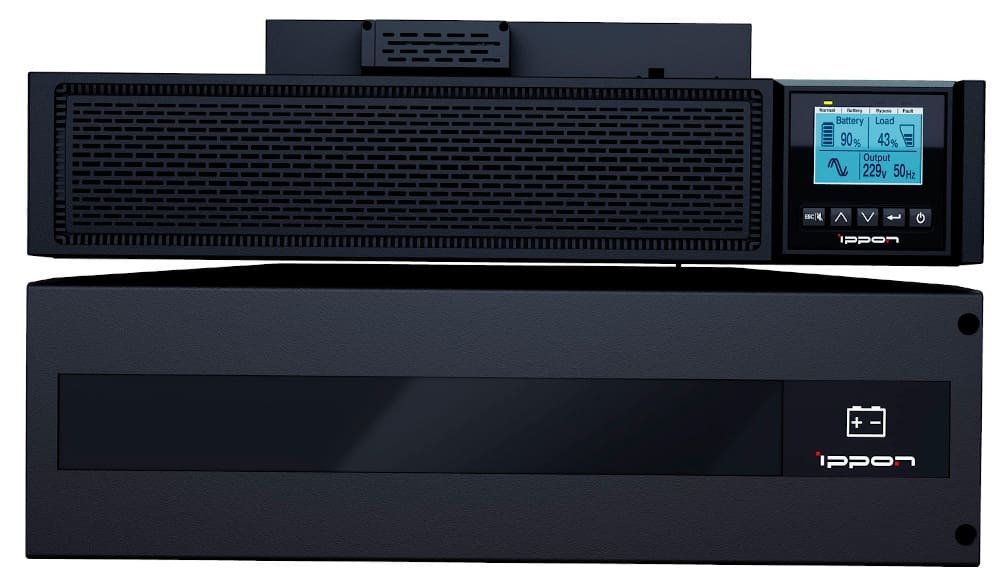

ИБП Ippon Innova RT II 10000 состоит из преобразовательного модуля, батарейного модуля и выносного блока PDU/MBP. Тип — on-line, с двойной трансформацией тока (из переменного в постоянный и обратно через выпрямитель и инвертор, что дает на выходе чистую синусоиду), однофазный (вход и выходы). Номинальная выходная мощность — 10 кВА, активная — 10 кВт.
Режимы работы:
- Сетевое питание.
- Батарейное питание.
- Байпас.
- CVCF (конвертера) — стабилизация выходной частоты.
- Высокой эффективности — напрямую от сети со стабильными параметрами (ECO).
- Дистанционного управления и отключения — EPO.
Функциональность
Фильтрация и защита:
- Сетевое питание при напряжении в интервале 160 ~ 275 В при 100 %-й нагрузке, 110 ~ 275 В — 50 %-й.
- Автоматические определение частоты на входе, синхронизация частоты на выходе.
- Защита от перегрузки при работе от сети или АКБ: при нагрузке 105 % ~ 125 % — отключение через 10 мин., 125 % ~ 150 % — 30 с.
- Защита от перегрузки в режиме байпаса: при нагрузке 105 % ~ 125 % — сигнал тревоги, 125 % ~ 150 % — отключение через 30 с.
- Переключение в режим байпаса вручную.
- Защита от обратной запитки — при обнаружении обратного тока подача питания на нагрузку прерывается разъединителем.
- Параллельное подключение до трех ИБП для питания устройств мощностью выше 10 кВт или резервирования источников напряжения для подачи на особо важное оборудование.
- Тестирование батарей.
- Холодный старт (на заряде аккумуляторов).
- Отображение статуса ИБП и нагрузки, текущих настроек, данных о АКБ, событиях и неисправностях.
- Отключаемая звуковая сигнализация.
Источник резервного питания — 16 свинцово-кислотных необслуживаемых герметичных батарей напряжением 12 В емкостью 9 А·ч. Поскольку АКБ постоянно включены в электроцепь UPS в линейном режиме, переключение к батарейной поддержке мгновенное. Длительность переключения при работе в режиме ECO — до 10 мс. Автономность при 50 %-й нагрузке достигает 8 мин., 70 %-й — 5 мин., 100 %-й — 2.1 мин. Восстановление заряда батарей до 90 % емкости — 3 ч. Для удлинения срока резервного питания предусмотрено подключение внешнего аккумуляторного блока.
Основное
Innova RT II 10000 оснащен двумя разъемами для подключения потребителей, клеммными колодками входа и выхода питания, портами RS-232 и USB, сухими контактами (вход и выход), разъемом EPO, RJ-11 для выносного блока PDU, универсальным слотом для карт расширения SNMP, AS400 или MODBUS, разъемами для дополнительного батарейного модуля и подключения по параллельной схеме, функциональными кнопками, графическим ЖК-дисплеем, светодиодными индикаторами и источником звуковых сигналов. Предусмотрено вентиляторное охлаждение (уровень шума — до 55 дБА), установка модулей вертикально на монтажные кронштейны или в 19'-ю' серверную стойку глубиной от 800 мм и больше. Рабочие температуры при полной нагрузке — 0 ?С… +40 ?С, 50 %-й — +40 ?С… +50 ?С. Размер преобразовательного модуля — 438*86*573 мм, батарейного — 438*129*593 мм. Вес преобразовательного — 14.7 кг, батарейного — 51.8 кг.
