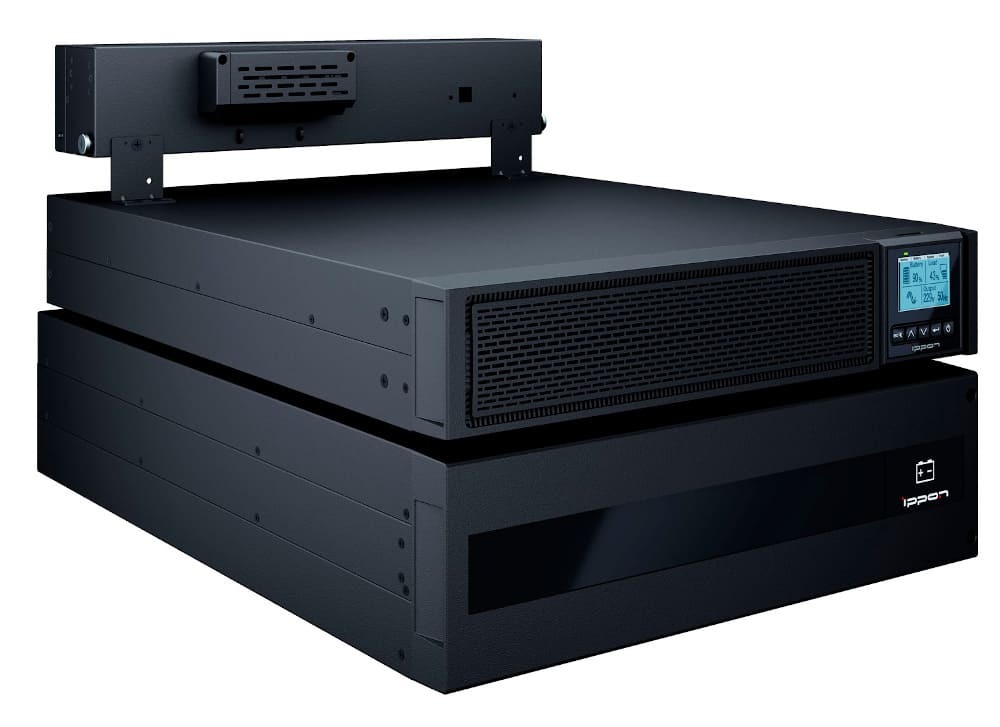

Однофазный ИБП On-line Ippon Innova RT II 6000 состоит из преобразовательного и батарейного модулей, выносного блока PDU/MBP. Работает по схеме с двойным преобразованием тока — трансформация AC в DC в выпрямителе и DC в AC в инверторе обеспечивает на выходе чистую синусоиду. Обеспечивает питание устройств от сети в диапазоне напряжений 110 ~ 275 В при нагрузке до 3 кВт и 160 ~ 275 В — 3 ~ 6 кВт. Номинальная мощность ИБП — 6000 ВА, активная — 6000 Вт. Режимы: питание от сети, батарей, байпас, ECO (напрямую от сети при стабильном напряжении), конвертера, защитного удаленного управления и отключения.
Функциональность
Фильтрация и защита:
- Автоопределение входной и автосинхронизация выходной частоты.
- Защита от перегрузки в линейном режиме: нагрузка 105 % ~ 125 % — отключение через 10 мин., 125 % ~ 150 % — через 30 с.
- Защита от перегрузки в режиме Bypass: нагрузка 105 % ~ 125 % — сигнал тревоги, 125 % ~ 150 % — отключение через 30 с.
- Ручное переключение в режим байпаса.
- Защита от обратного тока между сетью и ИБП — внешнее изолирующее устройство (устанавливает пользователь).
- Проверка аккумуляторов.
- Холодный старт — пуск на заряде АКБ.
Резервное питание обеспечивают 16 герметичных необслуживаемых свинцово-кислотных батарей (12 В) емкостью 7 А·ч (суммарное напряжение — 192 В). Аккумуляторы в нормальном режиме (с инвертором) постоянно включены в электроцепь: переключение между режимами мгновенное, в режиме высокой эффективности — до 10 мс. Время батарейной поддержки при 50 %-й нагрузке — 11 мин., 70 %-й — 6.5 мин., 100 %-й — 4 мин. Восстановление емкости АКБ от 0 % до 90 % — 3 ч. Для удлинения срока резервного питания предусмотрено подключение внешнего аккумуляторного блока (EBM), для электропитания особо важных (резервирование с избыточностью предложения) или слишком мощных устройств — подключение по параллельной схеме до трех ИБП.
Основное

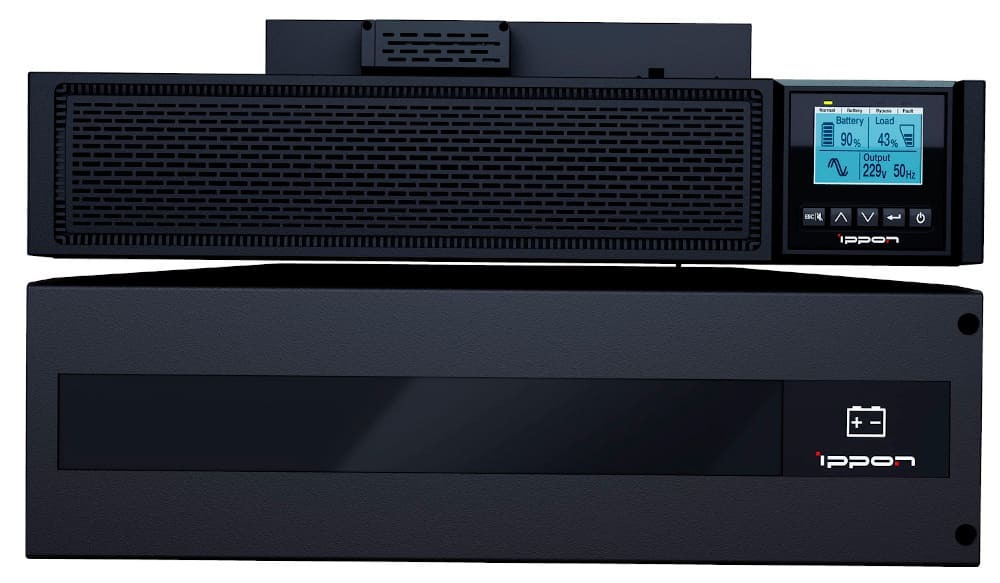

Innova RT II 6000 оборудован функциональными кнопками, графическим ЖК-дисплеем, LED-индикаторами и источником звуковых сигналов. Интерфейсы модулей: 2 разъема для потребителей, клеммные колодки входа и выхода питания, RS-232, USB, разъем EPO, сухие контакты, RJ-11 выносного блока PDU, разъемы дополнительного батарейного модуля и подключения ИБП в параллель, слот для карт расширения.
Предусмотрено принудительное охлаждение, уровень шума — < 50 дБА. Установка модулей — в 19'' стойку глубиной не менее 800 мм или вертикально на монтажные кронштейны. Рабочие температуры — 0 ?С… +40 ?С (полная мощность), +40 ?С… +50 ?С (50 %-я мощность). Размер преобразовательного модуля — 438*86*573 мм, вес — 13 кг. Размер батарейного модуля — 438*129*593 мм, вес — 46.1 кг.
