Линейно-интерактивный ИБП Ippon Smart Winner II 1500 на восемь устройств поддерживает на выходе сигнал в виде чистой синусоиды, выбор номинального выходного напряжения: 220 В, 230 В или 240 В. Полная мощность — 1500 ВА, активная — 1350 Вт.
Поддерживает режимы:
- Питания от сети в нормальном диапазоне напряжений — не более ±20 % от номинального значения.
- Питания от сети в расширенном диапазоне напряжений — -30 %... +20 % от номинального значения.
- Питания от батарей.
- Генератора — с частотой тока в диапазоне 40 ~ 70 Гц.
- EPO — аварийное удаленное отключение нагрузки.
- Тестирования аккумуляторов.
- Ожидания — источник подключен к электросети, но выключен; батареи подзаряжаются.
Фильтрация, защита и функции
ИБП работает от сети при напряжении в диапазоне: для выхода 220 В — 176 ~ 264 В, 230 В — 184 ~ 276 В, 240 В — 192 ~ 288 В. В зависимости от номинального напряжения AVR стабилизирует уровень напряжения на выходе в пределах: при Uвх <198 В (207 В, 216 В) повышает выходное напряжение на 14 % (1.14*Uвх), при Uвх >233 В (243 В, 254 В) — снижает на 12 % (0.88*Uвх).
Прочие функции:
- Автоматическое определение частоты сетевого тока.
- Защита от перегрузки в режиме питания от сети: при возрастании нагрузки >110 % от допустимой — отключение через 3 мин., >150 % — через 200 мс.
- Защита от перегрузки в режиме питания от батарей: при нагрузке >110 % — отключение через 30 с., >120 % — через 100 мс.
- Защита от короткого замыкания — ограничение тока и отключение выхода через прошивку.
- Защита от глубокого разряда батареи (отключаемая функция): через 5 мин. после детекции нагрузки ниже 5 % от номинала ИБП отключится.
- Защита от высоковольтных выбросов — рассеивание 405 Дж.
- «Горячая» замена батарей — при включенном UPS, подающем питание потребителям.
- Smart Battery — подключение через USB-порт и USB-кабель к ОС компьютера: контроль, аварийное отключение ПК.
- «Холодный старт» — пуск источника с подачей питания на подключенное оборудование в отсутствие сетевого питания, только на заряде батарей.
- Автоматическая перезагрузка.
- Автоматическое последовательное самотестирование.
Автономность
Источники резервного питания — три свинцово-кислотные герметичные батареи емкостью 9 А·ч. Время переключения в режим питания от АКБ: стандартное — 2 ~ 6 мс., максимальное — 10 мс., с режима генератора — 13 мс.
Длительность автономной работы:
- ПК с 17" монитором — 107 мин.
- 30 % нагрузка — 20 мин.
- 50 % нагрузка — 10 мин.
- 70 % нагрузка — 5 мин.
- 100 % нагрузка — 3 мин.
Длительность зарядки батарей от 0 % до 90 % емкости — 8 ч. Для большей автономности к ИБП подключают до четырех дополнительных батарейных модулей EBM Smart Winner 1500 или EBM Smart Winner II 1500 (шесть батарей 12 В, 7 А·ч, отдельный заказ).
Основные параметры

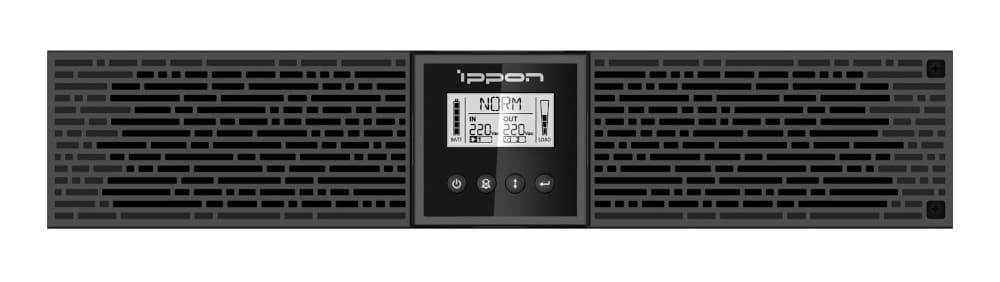

Smart Winner II 1500 поддерживает протокол SNMP для дистанционного управления и web-мониторинга параметров ИБП, оборудован слотом для SNMP-карты (в комплект не входит). Для отображения данных о параметрах тока на входе и выходе, статусе UPS, уровне заряда батарей, коротком замыкании, подключенной нагрузке, неисправности и т.д. оснащен графическим ЖК-дисплеем с 2-цветной подсветкой, для настройки и управления — четырьмя функциональными кнопками, для звукового информирования об отклонении параметров сети, низком заряде и полном разряде батарей, перегрузке, неисправности etc — аудиосигналами (отключаемая функция).

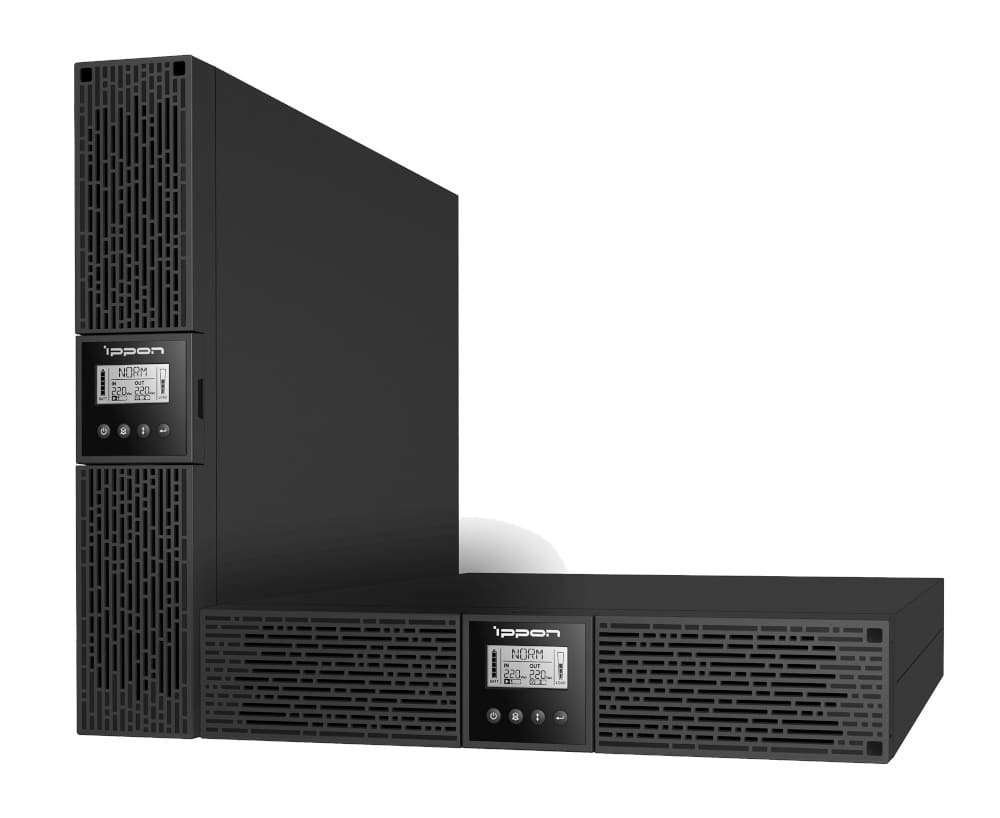

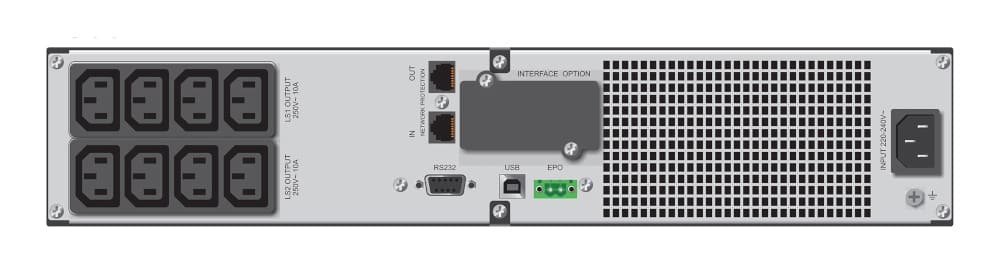

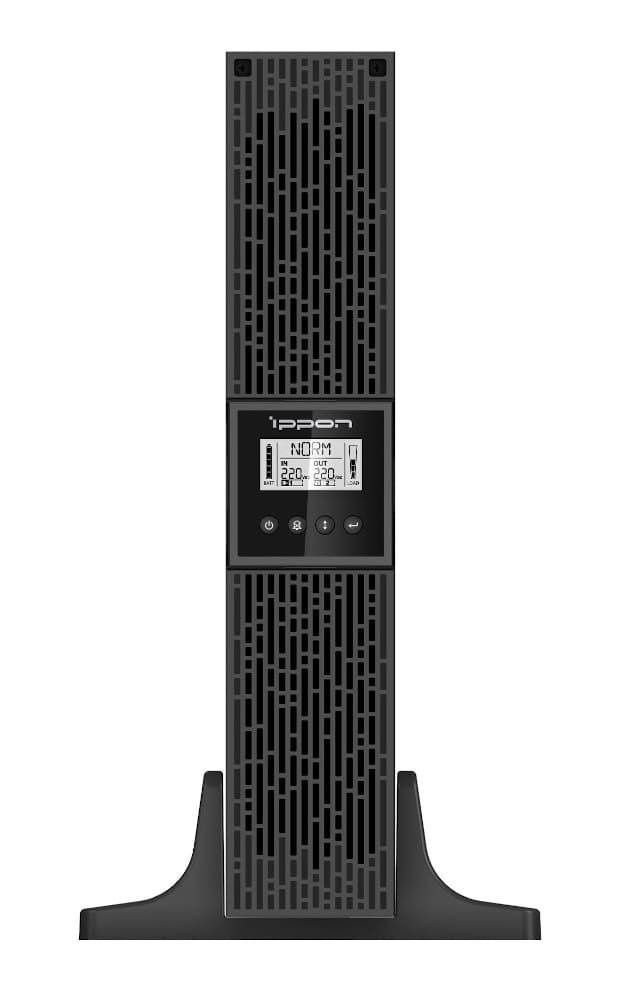

Внешние интерфейсы: RS-232/сухие контакты и USB — для связи с ПК, RJ-45/RJ-11 — для защиты модемной и компьютерной сети. Охлаждение — вентиляторное. Рабочие температуры — 0 ?С… +40 ?С. Два типа установки: горизонтальный — в 19'' стойку (два посадочных места — 2U), вертикальный — в подставки. Габариты — 438*86.5*436 мм, вес — 17.8 кг.
Стандартная комплектация:
- ИБП Smart Winner II 1500.
- Шнур для подключения к электросети.
- Шнур для подключения нагрузки — 2 шт.
- USB-кабель.
- Подставки для вертикальной установки — 2 шт.
- Монтажные планки с крепежом для установки в стойку — 2 шт.
- Руководство пользователя.
- Гарантийный талон.
