Линейно-интерактивный ИБП Ippon Smart Winner II 2000E рассчитан на восемь потребителей. Поддерживает выбор номинального выходного напряжения: 220 В, 230 В или 240 В. Формирует на выходе сигнал в форме чистой синусоиды. Полная мощность — 2000 ВА, активная — 1800 Вт.
ИБП работает в режимах:
- Нормального диапазона — питание от внешней электросети при перепадах напряжения до ±20 % от номинального значения.
- Расширенного диапазона — питание от внешней электросети при перепадах напряжения от -30 % до +20 % от номинального значения.
- Батарейного питания.
- Генератора — при частоте электросети в пределах 40 Гц ~ 70 Гц.
- EPO — аварийное дистанционное отключение нагрузки.
- Тестирования АКБ.
- Ожидания — ИБП выключен, кабель питания подключен, зарядка батарей продолжается.
Фильтрация, защита и функции
UPS работает в режиме питания от сети при напряжении в диапазонах: при номинале на выходе в 220 В — 176 ~ 264 В, 230 В — 184 ~ 276 В, 240 В — 192 ~ 288 В. Система AVR регулирует напряжение, повышая его на выходе на 14% (1.14*Uвх) при Uвх <198 В (207 В, 216 В) и понижая на 12 % (0.88*Uвх) при Uвх >233 В (243 В, 254 В).
Прочие функции:
- Автоопределение частоты тока на входе.
- Защита от перегрузки в линейном режиме: при нагрузке выше 110 % от допустимой — отключение через 3 мин., выше 150 % — через 200 мс.
- Защита от перегрузки при батарейном режиме: при нагрузке выше 110 % — отключение через 30 с., выше 120 % — через 100 мс.
- Защита от высоковольтных выбросов — рассеивание 405 Дж.
- Защита от короткого замыкания — ограничение тока, отключение выхода через прошивку.
- Защита от глубокого разряда АКБ (отключаемая функция): при нагрузке ниже 5 % от номинальной ИБП выключится через 5 мин.
- Smart Battery — мониторинг работы источника и корректное завершение работы ОС компьютера при критически низком заряде батарей.
- Холодный старт — подключение устройств без сетевого электропитания, только за счет емкости батарей.
- Горячая замена АКБ.
- Автоматическая перезагрузка.
- Последовательное самотестирование.
Автономность
Источники резервного питания — четыре герметичные свинцово-кислотные батареи 12 В емкостью 9 А·ч. Обычная продолжительность переключения между режимами — 2 ~ 6 мс., максимальная в линейном режиме — 10 мс., в генераторном режиме — 13 мс.
Время автономной работы:
- ПК с 17" монитором — 142 мин.
- 30 % нагрузка — 20 мин.
- 50 % нагрузка — 10 мин.
- 70 % нагрузка — 5 мин.
- 100 % нагрузка — 3 мин.
Продолжительность зарядки аккумуляторов от 0 % до 90 % емкости — 3 ч. Время батарейной поддержки увеличивают за счет подключения до четырех дополнительных батарейных модулей EBM Smart Winner 2000Е или EBM Smart Winner II 2000Е (восемь батарей 12 В, 7 А·ч). Батарейные модули в комплект не включены.
Основные параметры
Smart Winner II 2000E оснащен:
- Слотом для SNMP-карты (в комплект не входит) для удаленного управления и веб-мониторинга параметров.
- Четырьмя функциональными кнопками для настройки и управления.

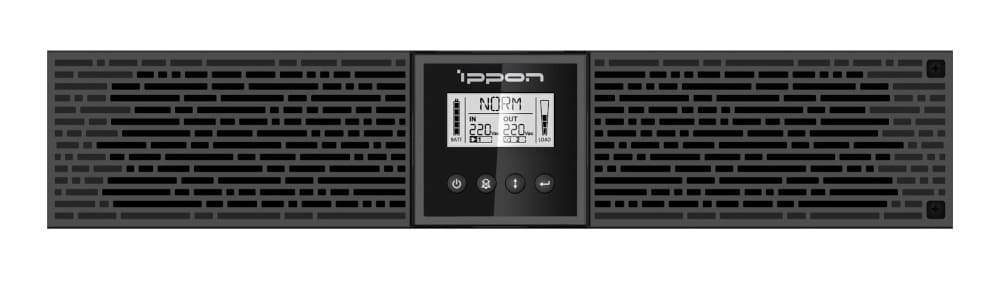

- Графическим LCD-экраном с 2-цветной индикаторной подсветкой для отображения параметров тока, состояния ИБП и АКБ, неисправностях, подключенной нагрузки.
- Зуммером с звуковыми сигналами для оповещения о перегрузке, переключении на питание от батарей, низком заряде и полном разряде АКБ, неисправности etc (отключаемая функция).
- Вентилятором для принудительного охлаждения.

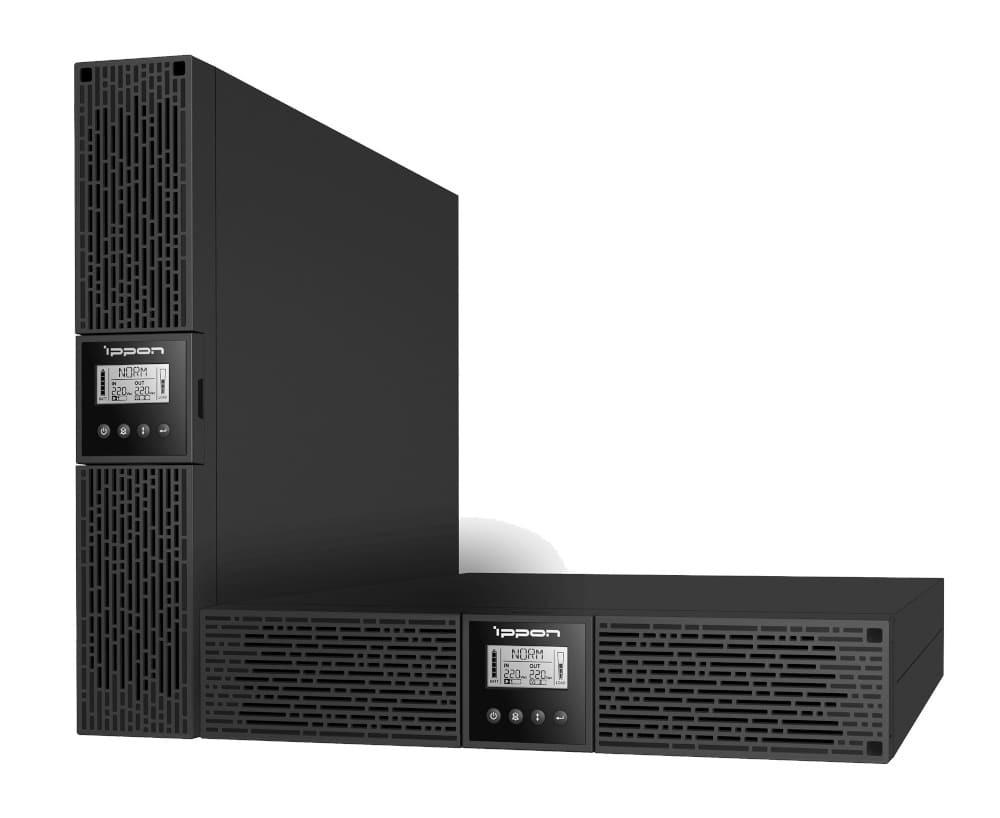

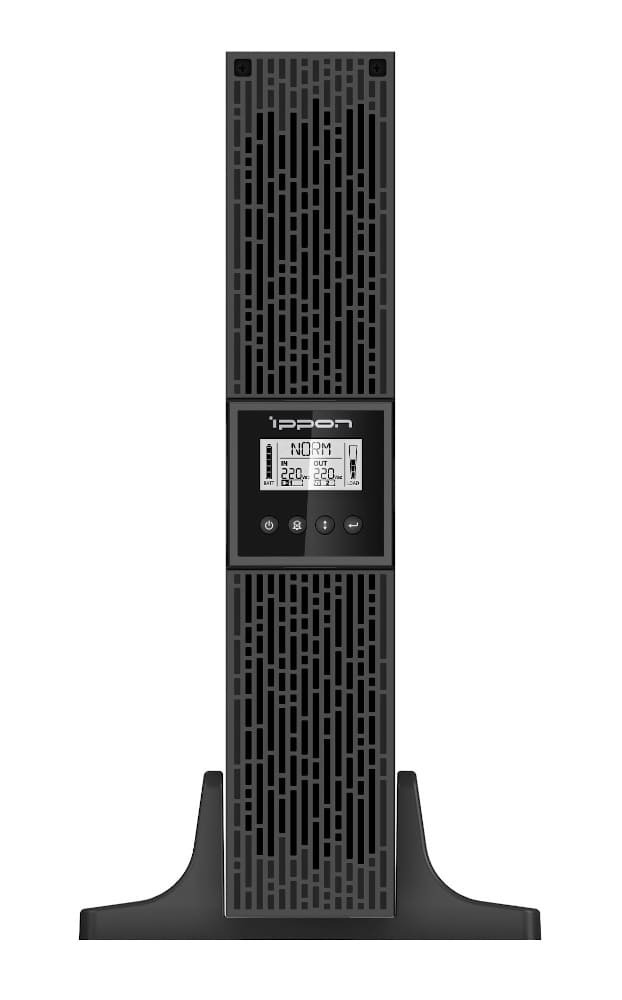

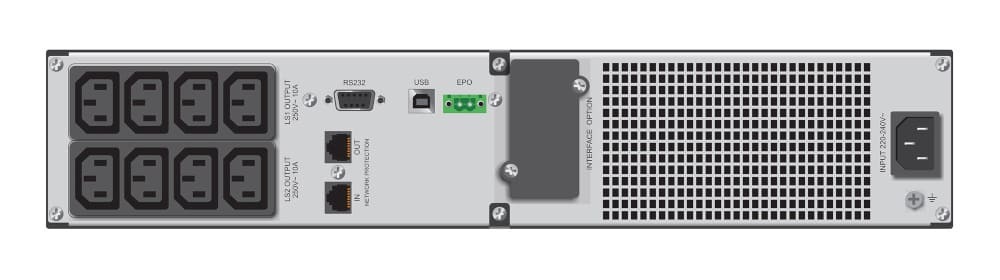

Из интерфейсов на борту: USB, RS-232/сухие контакты, RJ-45/RJ-11. Предусмотрены два типа установки: вертикальная — в подставки, горизонтальная — в 19'' стойку (два посадочных места — 2U). Рабочие температуры — 0 ?С… +40 ?С. Габариты — 438*86.5*436 мм, вес — 21 кг.
Стандартная комплектация:
- ИБП Smart Winner II 2000E.
- Шнур для подключения к электросети.
- Шнур для подключения нагрузки — 2 шт.
- USB кабель.
- Подставки для вертикальной установки — 2 шт.
- Монтажные планки с крепежом для установки в стойку — 2 шт.
- Руководство пользователя.
- Гарантийный талон.
