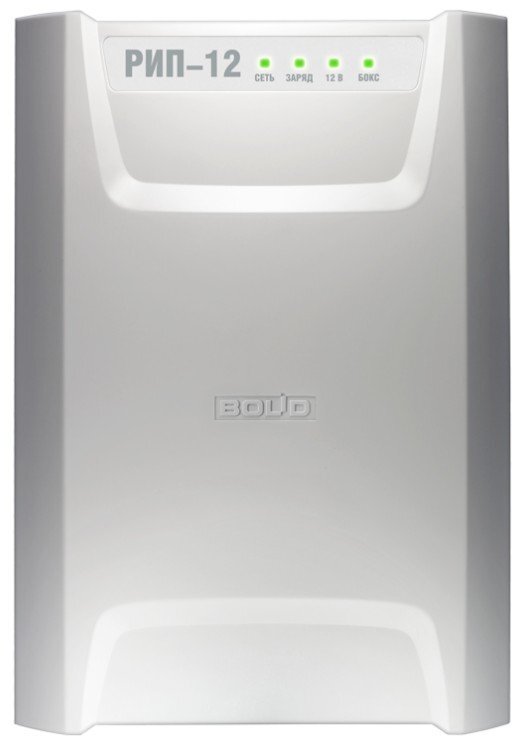

Назначение изделия
Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.
Особенности
* - Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
* - Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
* - Возможность контроля вскрытия корпуса
Дополнительное оборудование
(231145) - Бокс для аккумуляторов
(283923) - АБ 1217К, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 5 лет
(283927) - АБ 1217С, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 12 лет
(283932) - АБ 1217М, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 15 лет
(284706) - ETALON FORS 1218, Аккумулятор герметичный 12В/18 Ач
(222367) - Delta DT 1218, Аккумулятор герметичный 12В/18 Ач
(208943) - Delta DTM 1217, Аккумулятор герметичный 12В/17 Ач
Тип устройства Источник вторичного электропитания резервированный | - при питании от аккумуляторной батареи 9.5…13.5 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс" | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 120 |
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" | Выходной ток, А: |
Напряжение питания, B: | - номинальный при наличии основного питания 3 |
- от сети переменного тока 150…250 | - максимальный при наличии основного питания 4 |
Потребляемая мощность: | Тип используемого аккумулятора 12 В 17 А·ч |
- от сети переменного тока 100 ВА | Количество аккумуляторов, шт 1 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.5 | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
Выходное напряжение, В: | Степень защиты IP30 |
- при питании от сети переменного тока 13…14.2 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 230х320х110 |
