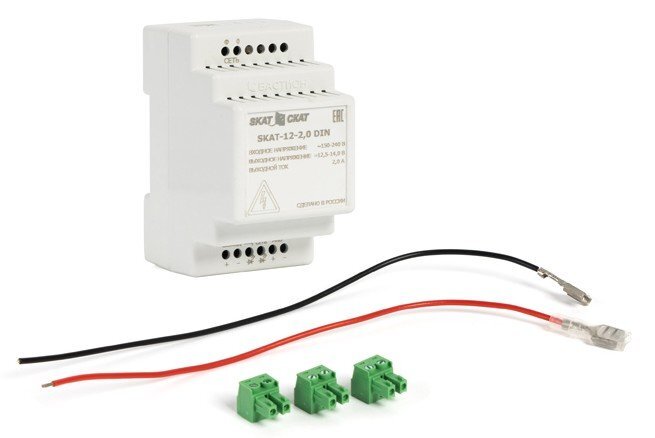

Назначение изделия
Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 12В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.
Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы.
Особенности
- зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
- красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
- разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
- разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
- разъемная клеммная колодка «АКБ» для подключения АКБ
Дополнительное оборудование
(321240) - АО 1/12 DIN (316), Полка для АКБ емкостью 12 А·ч с креплением на DIN-рейку
(272308) - АО 1/7 DIN (409), Полка для АКБ емкостью 7 А·ч с креплением на DIN-рейку
(325771) - МК-5А, Монтажный комплект крепления на DIN-рейку для аккумуляторных батарей емкостью 5 Ач
(325772) - МК-7А, Монтажный комплект крепления на DIN-рейку для аккумуляторных батарей емкостью 7 Ач
(335609) - КАБ-12022-4, Полка для 4 аккумуляторных батарей емкостью 2,2 А·ч
(335610) - КАБ-12045-2, Полка для 2 аккумуляторных батарей емкостью 4,5 А·ч
(335611) - КАБ-12045-4, Полка для 4 аккумуляторных батарей емкостью 4.5 А·ч
(335608) - КАБ-1207-9-1, Полка для аккумуляторной батареи емкостью 7 или 9 А·ч
(335606) - КАБ-1207-9-4, Полка для 4 аккумуляторных батарей емкостью 7 или 9 А·ч установленных горизонтально
(335607) - КАБ-1207-9-4Б, Полка для 4 аккумуляторных батарей емкостью 7 или 9 А·ч установленных вертикально
(335612) - КАБ-1212-2, Полка для 2 аккумуляторных батарей емкостью 12 А·ч
(335613) - КАБ-1212-4, Полка для 4 аккумуляторных батарей емкостью 12 А·ч
(335614) - КАБ-1217-2, Полка для 2 аккумуляторных батарей емкостью 17 А·ч
(335615) - КАБ-1217-4, Полка для 4 аккумуляторных батарей емкостью 17 А·ч
(335616) - КАБ-1240-2, Полка для 2 аккумуляторных батарей емкостью 40 А·ч
(335617) - КАБ-1255-1, Полка для аккумуляторной батареи емкостью 55 А·ч
(284106) - Кронштейн для крепления ББП серии Simple или АКБ(7 Ач) на DIN-рейку.
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Световая индикация "Сеть"; "Выход" | Выходной ток, А: |
Напряжение питания, B: | - номинальный при наличии основного питания 1.7 |
- от сети переменного тока 150…250 | - максимальный при наличии основного питания 2 |
Потребляемая мощность: | Тип используемого аккумулятора 12 В 7; 12 или 17 А·ч |
- от сети переменного тока 4 ВА | Количество аккумуляторов, шт 1 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от резервного источника питания, А 0.065 | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10…11.2 |
- при питании от сети переменного тока 12…13.8 | Ток заряда аккумуляторной батареи, А 0.3 |
- при питании от аккумуляторной батареи 10…13.8 | Диапазон рабочих температур, °С 0…+40 |
Габаритные размеры мм 53х66х95 |
