Назначение изделия
- Импульсный резервированный источник вторичного электропитания PS-1240 предназначен для обеспечения круглосуточным бесперебойным питанием систем охранно-пожарной сигнализации и других потребителей с номинальным напряжением питания 12В;
- Источник подключается к платам серии Sпо шине RS-485 для обмена информацией и настройки параметров;
- Источник обеспечивает питание нагрузки постоянным стабилизированным напряжением и заряд аккумуляторной батареи (АКБ) при наличии сетевого напряжения и автоматический переход на питание нагрузки от АКБ при отключении сетевого напряжения;
- Источник защищает АКБ от глубокого разряда и переполюсовки, имеет электронную защиту от перегрузки, перегрева и замыкания в нагрузке, оснащен гальванически развязанными выходами: «F220» – питание от сети, «FA» - неисправность.
- Подключение сетевого напряжения, АКБ, нагрузки, «F220» и «FA» производится при помощи клеммных соединителей;

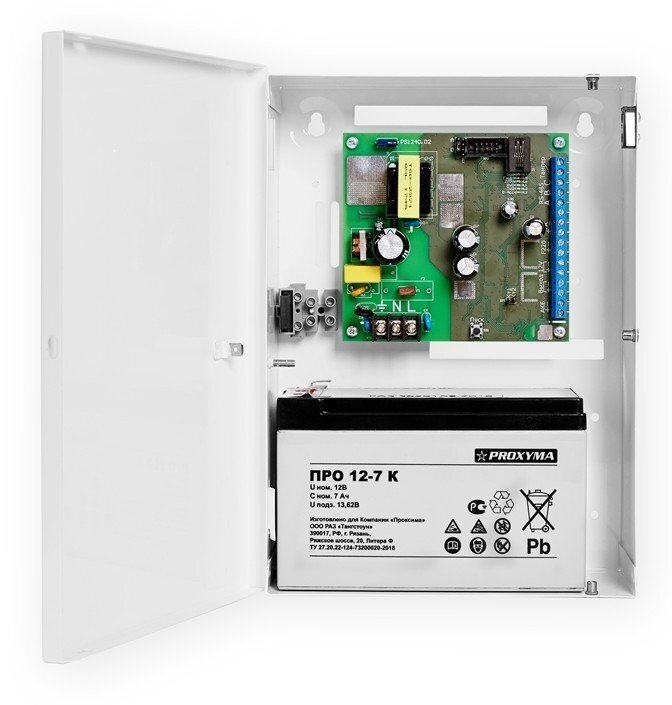

- Источник выполнен в корпусе - бокс монтажный металлический.
Дополнительное оборудование
(248151) Кабель с вилкой длиной 1,8м (3x0.75мм?); PWC-SHM-OE-1.8-BK.
Тип устройства Источник вторичного электропитания резервированный | - номинальный ток нагрузки 3.2 |
Световая индикация "Сеть"; "Резерв" | - максимальный ток нагрузки 3.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 7 А·ч |
- от сети переменного тока 187…253 | Количество аккумуляторов, шт 1 |
Выходное напряжение, В: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока 13.5…14.2 | Защита аккумулятора от глубокого разряда Есть |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.0…10.8 |
Выходной ток, А: | Диапазон рабочих температур, °С -20…+50 |
Габаритные размеры мм 255х182х70 |
