Назначение изделия
Импульсный источник питания обеспечивает стабильное бесперебойное электропитание оборудования систем охранной и пожарной сигнализации. В состав схемы ИВЭПР 12/2 входит "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока их заряда, что в совокупности с высоким КПД и низким тепловыделением источника существенно продлевает срок службы АКБ. Цепи заряда обеих АКБ независимы друг от друга. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Особенности
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.
Информативность

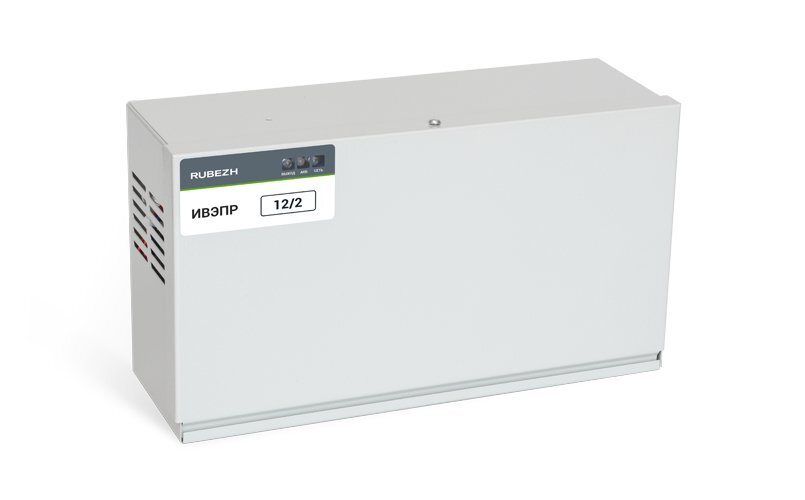

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
– при наличии сети 230 В - светится зеленым светом;
– при отсутствии сети 230 В - не светится.
Индикатор АКБ:
– при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
– при неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом;
– при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
– при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
– при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:
На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:
– наличие сети 230 В;
– наличие хотя бы одной исправной и заряженной АКБ;
– наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.
В исполнении «-Р» внешний сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
При наличии всех трех вышеперечисленных условий – контакты реле замкнуты, при отсутствии любого из вышеперечисленного – разомкнуты. Допустимая нагрузка информационного выхода: не более 120 В 0,5 А переменного тока или 24 В 1А постоянного тока.
Дополнительное оборудование
(204697), БР 12 2х12, бокс под два аккумулятора 12 В 12 Ач
(237016), БР 12 2х17, бокс под два аккумулятора 12 В 17 Ач
(251011), БР 12 2х40, бокс под два аккумулятора 12 В 40 Ач
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 |
Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "СК": "АВАРИЯ" | - номинальный при наличии основного питания 2 |
Напряжение питания, B: | - максимальный при наличии основного питания 4 |
- от сети переменного тока 140…250 | Тип используемого аккумулятора 12 В 12 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 40 Вт | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.035 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.2…10.8 |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 0.35 |
- при питании от сети переменного тока 13.3…13.8 | Степень защиты IP20 |
- при питании от аккумуляторной батареи 10.8…13.5 | Диапазон рабочих температур, °С -10…+50 |
Габаритные размеры мм 324х111х182 |
