Назначение изделия

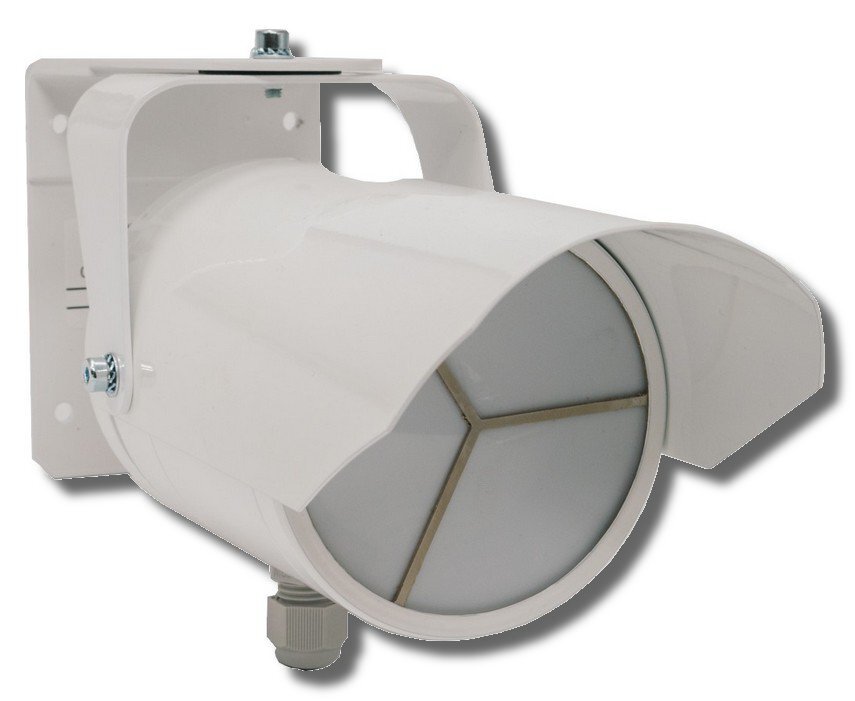

Извещатель охранный инфракрасный пассивный ИД предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения.
Применяется для построения линейных рубежей охраны на открытых площадках и периметрах объектов.
Особенности
Расширенные возможности обнаружения извещателей серии ИД2:
Двух пороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения.
Двух пороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным.
Одно пороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает если нарушитель вошел в зону действия одного из лучей и повернул обратно.
Чувствительный элемент
2-х площадной PIR элемент
- длительность тревожного извещения, сек
1
Регулировка чувствительности
нет
- коммутируемое напряжение, В
100
Время разогрева, сек
60
- коммутируемый ток, А
0.1
Параметры ИК канала:
- тампер
нет
- тип зоны обнаружения
линейная
Напряжение питания, B:
- дальность, м
70
- постоянного тока
8…28
- ширина, м
3
Ток потребления, мА:
- рекомендуемая высота установки, м
1.5
- при напряжении питания 12 В
15
- наличие антисаботажной зоны
нет
Степень защиты
IP65
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…7
Диапазон рабочих температур, °С
-40…+55
Параметры тревожного выхода:
Габаритные размеры, мм
210х128х96
- тип контактов
нормально-замкнутые
Масса, не более, кг
0.75
