Назначение изделия
Извещатель охранный инфракрасный активный 4-лучевой Тис-4-100 предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения рубежей охраны по периметру объектов.
Рекомендуется для объектов без зоны отчуждения.

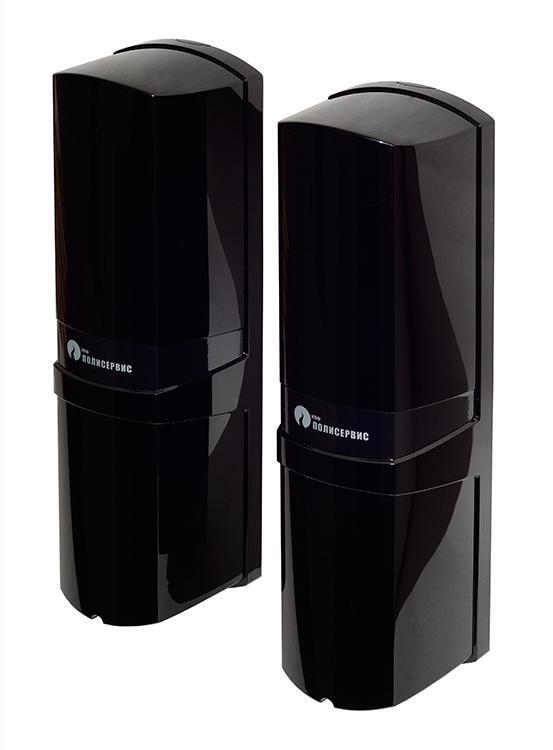

Извещатель состоит из блоков излучателя (БИ) и приемника (БП) ИК-излучения, устанавливаемых на противоположных сторонах охраняемой зоны, образующих ИК-барьер из 4 параллельных лучей, при пересечении которых выдается тревожное извещение.
Особенности
• Форма зоны обнаружения - линейная
• Количество лучей - 4
• Выбор несущей частоты лучей (8 каналов)
• Настройка времени прерывания лучей
• Максимальная протяженность зоны обнаружения - 100 м
• Индикация режима “Тревога”
• Индикация уровня сигнала
• Шлейф передачи извещения “Тревога”
• Изменяемая логика работы шлейфа “Тревога” - НЗ/НР
• Тампер вскрытия корпуса
Количество лучей 4 | - коммутируемый ток, А 2 |
Регулировка чувствительности есть | - тампер есть |
Время технической готовности после подачи питания, с 5 | Напряжение питания, B: |
Параметры ИК канала: | - постоянного тока 11…30 |
- тип зоны обнаружения линейная | Ток потребления, мА: |
- дальность, м 100 | - при напряжении питания 12 В 720 |
Параметры тревожного выхода: | Степень защиты IP54 |
- тип контактов перекидные | Диапазон рабочих температур, °С -40…+55 |
- длительность тревожного извещения, сек 1 | Габаритные размеры мм 303х80х78 |
- коммутируемое напряжение, В 24 | Масса, не более, кг 0.73 |
