Назначение изделия

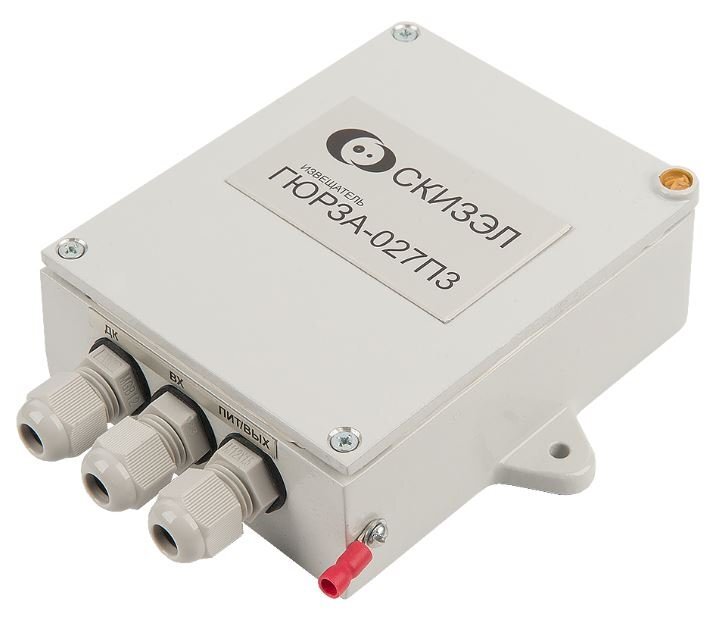

Извещатель охранный объемный электростатический «Гюрза-027ПЗ» исп.1. Применяется для охраны объемов помещений, в т.ч. для создания локальных объемных зон охраны на объектах использования атомной энергии.
Принцип действия основан на регистрации изменений электрических полей, возникающих в месте расположения чувствительного элемента (электростатической антенны) при перемещении носителя электрических зарядов («нарушителя») по охраняемому объему (зоне).
Перемещение нарушителя в зоне обнаружения сопровождается изменением параметров электростатического поля. Чувствительный элемент (ЧЭ) – антенна воспринимает эти изменения, возникший электрический сигнал является входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой
Особенности
• пассивный принцип действия;
• высокая обнаружительная способность, обнаружение подготовленных нарушителей;
• не требует сезонной подстройки;
• минимальная стоимость внедрения и эксплуатации;
• возможность создания локальных зон обнаружения, «ловушек»;
• возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
• применение только внутри помещений;
• простота настройки и эксплуатации;
• совместимость с любой приёмно-контрольной аппаратурой;
• высокая надежность. Гарантийный срок эксплуатации – 10 лет, срок эксплуатации – 20 лет.
Комлектация
Блок обработки сигналов (БОС) — 1 шт.;
Устройство оконечное (УО- 050) — 1 комплект;
Кабель РК 50-2-16 — 5 м.
Дополнительное оборудование
(251733) - Оконечное устройство предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС.
Видеоматериалы
Количество зон охраны 1 | Ток потребления, мА: |
Максимальная длина ЧЭ, м зависит от площади зоны обнаружения | - в дежурном режиме 1.5…3.5 |
Защищаемая площадь, м? ? 10000 | Степень защиты IP55 |
Напряжение питания, B: | Диапазон рабочих температур, °С -60…+55 |
- от внешнего источника питания 8…36 | Выход тревоги оптореле |
