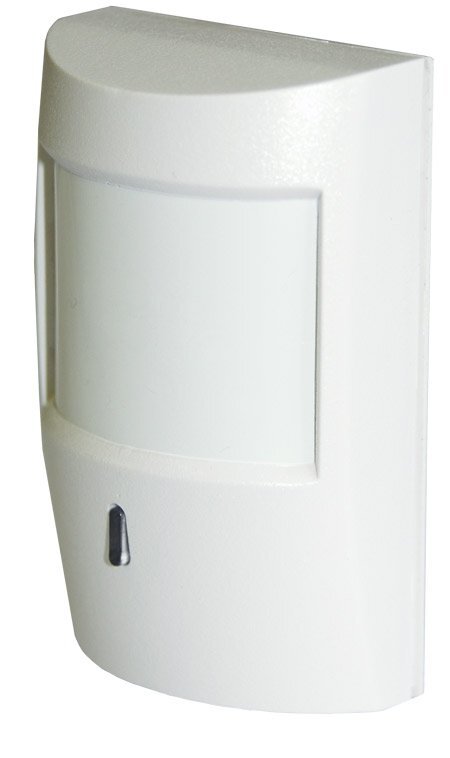

Назначение изделия
Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения увеличением тока в цепи шлейфа сигнализации; для использования в системах охранной сигнализации.
Особенности
- Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме; для работы извещателя не требуется источника напряжения 12 В и соответствующей линии питания.
- Возможность подключения к ШС приемно-контрольного прибора (ПКП) большого количества извещателей, значительное увеличение времени работы ПКП от резервного источника питания за счет низкого токопотребления.
- Широкий диапазон напряжений питания извещателя от ШС ПКП — от 8 В до 30 В.
- При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
- Ток потребления не более 250 мкА как в дежурном режиме, так и в момент подачи питающего напряжения.
- Температурная компенсация чувствительности в диапазоне от -30°С до +50°С.
- Широкоугольная линза, позволяющая создать зону обнаружения максимальной площади.
- Возможность крепления извещателя как с помощью кронштейна, входящего в комплект поставки, так и без него.
- Встроенный микропереключатель (Тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса.
- Устойчивость к перемещению в зоне обнаружения мелких животных (вторичных целей по ГОСТ 50777-95), к перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменений температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям.
- Отсутствие помех для работы бытовой радиоэлектронной аппаратуры и других извещателей.
- Выбираемые установкой перемычек режимы работы с повышенной устойчивостью к внешним воздействиям и выключенным светодиодным индикатором.
- Извещатель формирует четыре вида извещений:
- «ВКЛЮЧЕНИЕ» — светодиод кратковременно вспыхивает с периодом две секунды;
- «НОРМА» — светодиод погашен, ток потребления не более 250 мкА;
- «ТРЕВОГА» — светодиод включен, ток потребления внутренне ограничен значением 10 мА;
- «ВСКРЫТИЕ» — контакты «Тампер» разомкнуты при вскрытии корпуса извещателя.
Чувствительный элемент 2-х площадной PIR элемент | - длительность тревожного извещения, сек 3 |
Время разогрева, сек 40 | - тампер есть |
Параметры ИК канала: | Напряжение питания, B: |
- тип зоны обнаружения объемная | - по шлейфу сигнализации 8…30 |
- дальность, м 15 | Ток потребления, мА: |
- ширина, м 20 | - в дежурном режиме 0.07 |
- угол обзора, град 87 | - в режиме "ТРЕВОГА" 0.25 |
- рекомендуемая высота установки, м 2.2 | Степень защиты IP41 |
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 | Диапазон рабочих температур, °С -20…+50 |
Параметры тревожного выхода: | Габаритные размеры мм 90х58х45 |
Масса, не более, кг 0.1 |
