Назначение изделия
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.

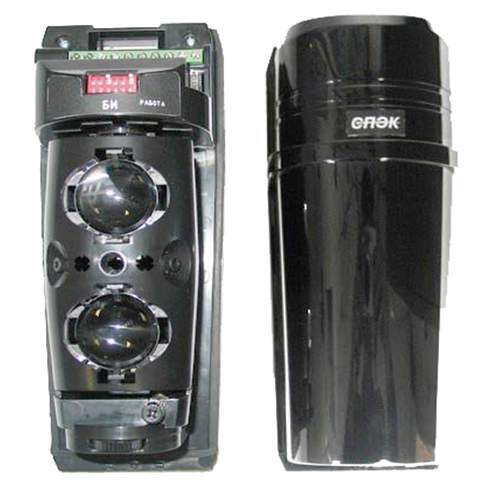

Блокировка прямолинейного участка охраняемого объекта осуществляется потоком инфракрасного (ИК) излучения, создаваемого в БИ с помощью ИК светодиода и принимаемого в БФ с помощью ИК фотодиода и фокусируемого с помощью оптических элементов в БИ и в БФ.
Зоной обнаружения извещателя является сдвоенный ИК луч - два ИК луча, расположенные в вертикальной плоскости на расстоянии 50 мм друг от друга, работающие синхронно.
В корпусе БФ извещателя размещены светодиодные индикаторы: «Тревога», «Настройка», «Уровень». В корпусе БИ извещателя размещен светодиодный индикатор «Работа».
БИ и БФ извещателя имеют устройство контроля несанкционированного доступа.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Особенности
- юстировка БИ и БФ только по светодиодным индикаторам;
- дистанционный контроль функционирования;
- дискретная установка чувствительности: 50, 100, 200, 400 мс;
- интеллектуальный режим обработки сигнала;
- индикация настройки, тревоги, уровня сигнала, работы БИ
Дополнительное оборудование
(260525) - Хомут МП, хомут для крепления блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций поперек трубы
(264312) - КУ 180х400, кронштейн угловой, вылет от стены 180 мм, высота 400 мм
(352133) - КУ 180х800, кронштейн угловой, вылет от стены 180 мм, высота 800 мм
(260526) - КП 350, кронштейн прямой, длина 350 мм
(264671) - Крышка задняя МВ, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу вдоль её оси
(260527) - Крышка задняя МП, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу поперек её оси
Количество лучей 2 | - коммутируемое напряжение, В 72 |
Регулировка чувствительности есть | - коммутируемый ток, А 0.03 |
Время технической готовности после подачи питания, с 10 | - тампер есть |
Параметры ИК канала: | Напряжение питания, B: |
- тип зоны обнаружения линейная | - постоянного тока 10…30 |
- дальность, м 100 | Ток потребления, мА: |
- наличие антисаботажной зоны нет | - в дежурном режиме 80 (+500 мА при вкл. обогревателя) |
Параметры тревожного выхода: | Степень защиты IP54 |
- тип контактов перекидные | Диапазон рабочих температур, °С -50…+40 |
- длительность тревожного извещения, сек 2 | Габаритные размеры мм 80х200х83 |
Масса, не более, кг 1.5 |
