Назначение изделия

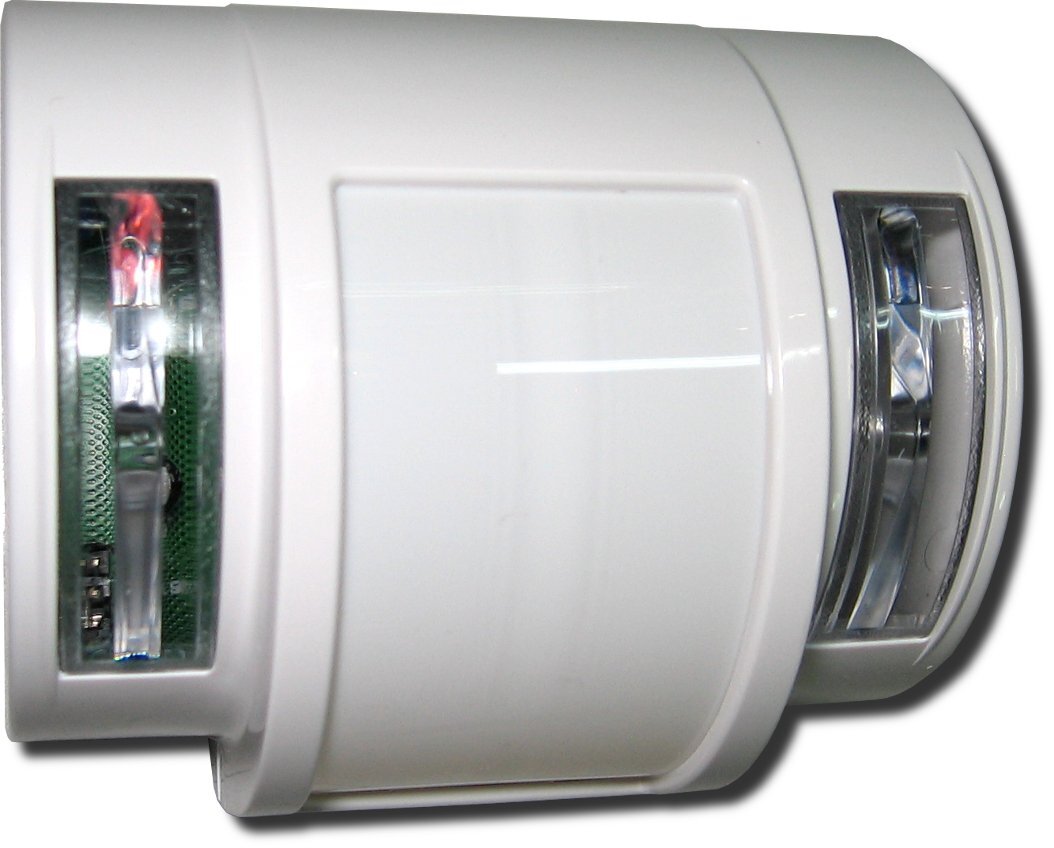

Извещатель охранный PATROL-301 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле; для работы в системе охранной сигнализации.
Особенности
«PATROL-301», оснащённый четверным пироэлементом «QUAD», образует высокую плотность зоны обнаружения, исключая мёртвую зону, и обеспечивает наилучшее обнаружение движущегося человека на охраняемом объекте.
Биполярный счётчик импульсов, управляемый микроконтроллером, позволяет эксплуатировать извещатель на объектах с нестабильной средой.
В извещателе «PATROL-301» применена оригинальная линза Френеля, которая наиболее эффективно собирает инфракрасную энергию от зоны обнаружения и точно фокусирует её на пироэлектрический сенсор. Линза Френеля выполнена из специального материала "POLY IR", который уменьшает негативное воздействие видимого света, а так же исключает ложные срабатывания при попадании на извещатель прямых и отраженных солнечных лучей или света автомобильных фар.
Плавный регулятор чувствительности позволяет адаптировать работу извещателя «PATROL-301» к специфическим условиям эксплуатации на конкретном объекте.
Совершенная защита электронной схемы предусмотренными RF и EM фильтрами.
PIR сенсор в «PATROL-301» надежно защищён от радиочастотных (RF) излучений никелевой вставкой.
Дополнительное оборудование
(225934) - UBL-1110, Универс. кронштейн для ИК извещателей Patrol, шаровой, внутрен.канал для провода
(246915) - UBL-1112, Универс. кронштейн (прямой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(246916) - UBL-1115, Универс. кронштейн (угловой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(234046) - Кронштейн большой (РИЭЛТА), Универс. настенно-потолочный кронштейн со сферическим шарниром, с большим углом поворота
Чувствительный элемент 4-х площадной PIR элемент | - тип контактов нормально-замкнутые |
Регулировка чувствительности есть | - длительность тревожного извещения, сек 3 |
Время разогрева, сек 40 | - коммутируемое напряжение, В 60 |
Параметры ИК канала: | - коммутируемый ток, А 0.1 |
- тип зоны обнаружения штора | - тампер есть |
- дальность, м 15 | Напряжение питания, B: |
- ширина, м 1.2 | - постоянного тока 8…16 |
- рекомендуемая высота установки, м до 10 | Ток потребления, мА: |
- наличие антисаботажной зоны есть | - при напряжении питания 12 В 12 |
- диапазон обнаруживаемых скоростей перемещения, м/с 0.2…3 | Диапазон рабочих температур, °С -30…+50 |
Параметры тревожного выхода: | Габаритные размеры мм 75х66х49 |
Масса, не более, кг 0.106 |
