Назначение изделия

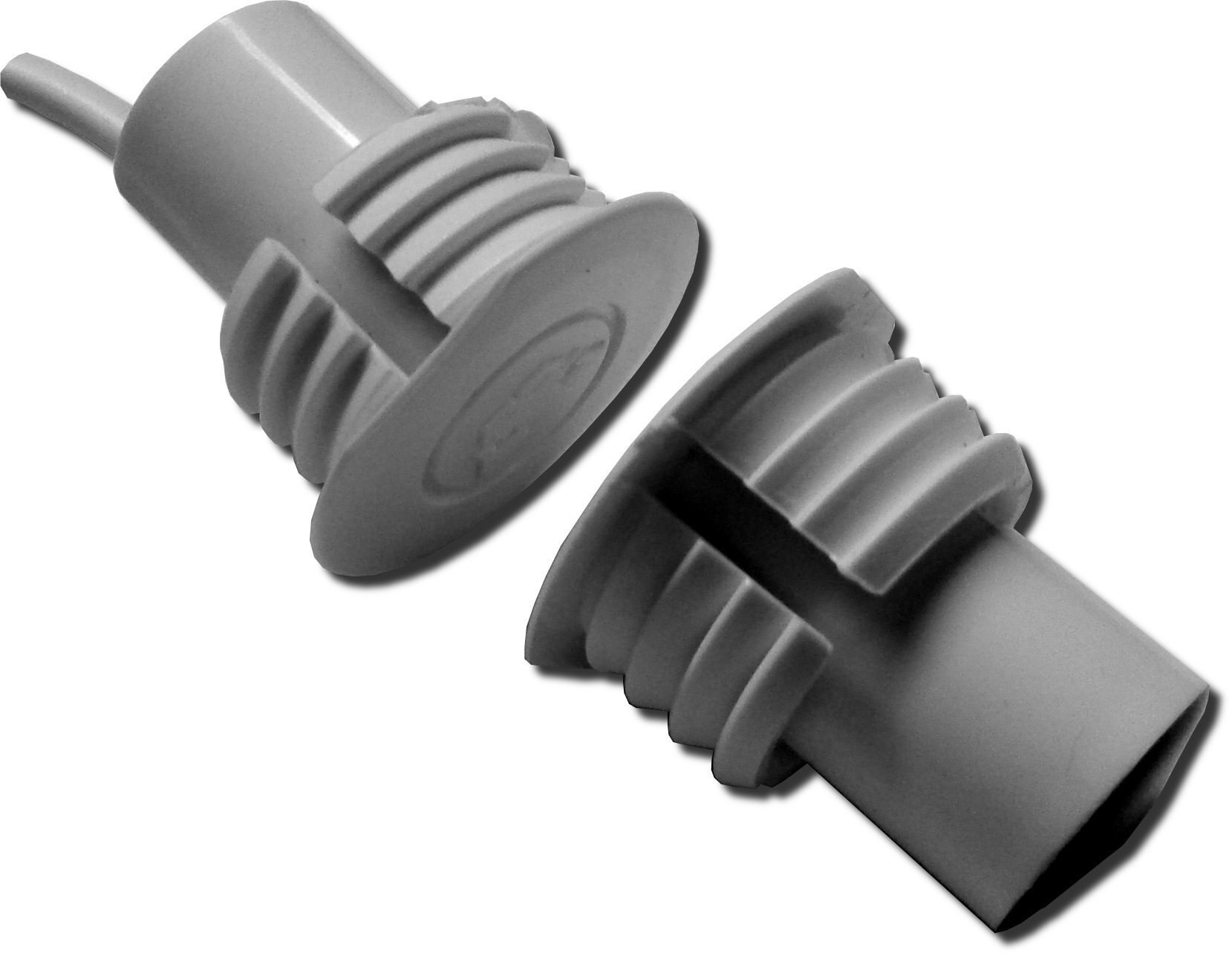

Извещатель охранный точечный магнитоконтактный ИО 102-39 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла не более 0.5мм.
Особенности
Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм. с помощью фиксаторов на корпусах геркона и магнита.
Тип контактов НЗ/НР | - максимальный коммутируемый ток, мА 250 |
Расстояние между магнитом и герконом, мм: | Степень защиты IP66 |
- при размыкании контактов, более 55 | Диапазон рабочих температур, °С -50…+50 |
- при замыкании контактов, менее 22 | Габаритные размеры, мм: |
Максимально допустимые токи и напряжения: | - корпус геркона D24.5х23 |
- максимальное коммутируемое напряжение, В 72 | - корпус магнита D24.5х23 |
