Назначение изделия
Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.
Особенности
Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.
Дополнительная информция

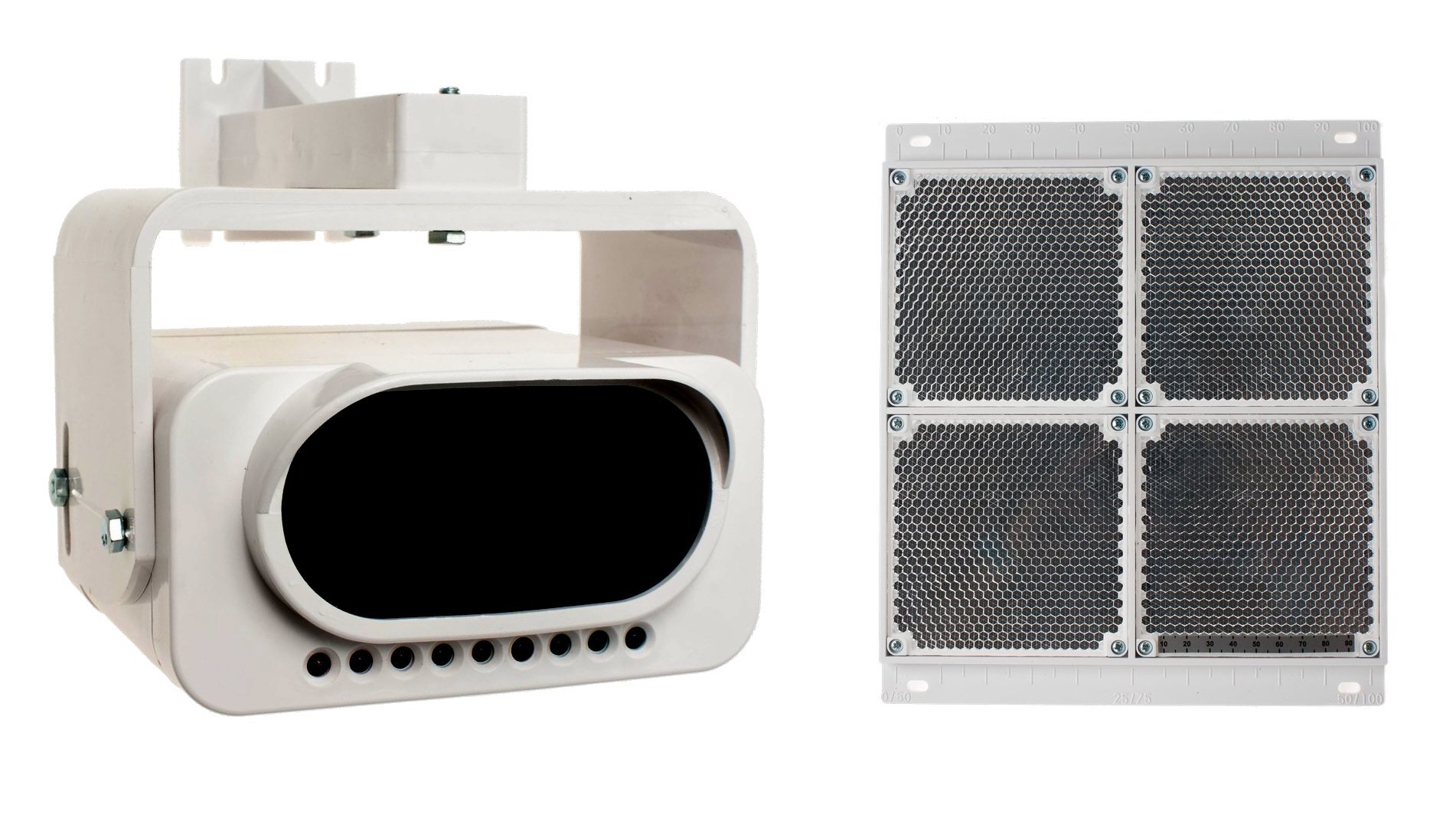

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.). Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52М работает в инфракрасном диапазоне волн. При монтаже приемо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приемо-передатчика с направлением на рефлектор. При работе в штатном режиме приемо-передатчик периодически (с интервалом в 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приемо-передатчик, принимаются и обрабатываются им. Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке тактики работы равным 20%, 30%, 40% или 50%. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36% для порога 20%, 49% для порога 30%, 64% для порога 40% и 75% для порога 50%. При снижении интенсивности луча более чем на 98% (соответствует порогу 86%) — будет фиксироваться извещение «Неисправность-луч».
Дополнительное оборудование
(212434) - Тестер для ИПДЛ-52
(251797) - Защитный кожух для ИПДЛ-52/52М
(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(265997) - Кронштейн потолочный для ИПДЛ-52/52М
(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252
Тип извещателя комбинированный | - при напряжении питания 12 В 1.5 |
Дальность действия, м 8…80 | - в дежурном режиме, мА 1.5 |
Напряжение питания, B: | - в режиме «ПОЖАР» 40 |
- постоянного тока 10…30 | Степень защиты IP40 |
- по шлейфу сигнализации 10…30 | Диапазон рабочих температур, °С -30…+50 |
Ток потребления, мА: | Габаритные размеры мм 140х135х70 |
Масса, не более, кг 0.4 |
