Назначение изделия

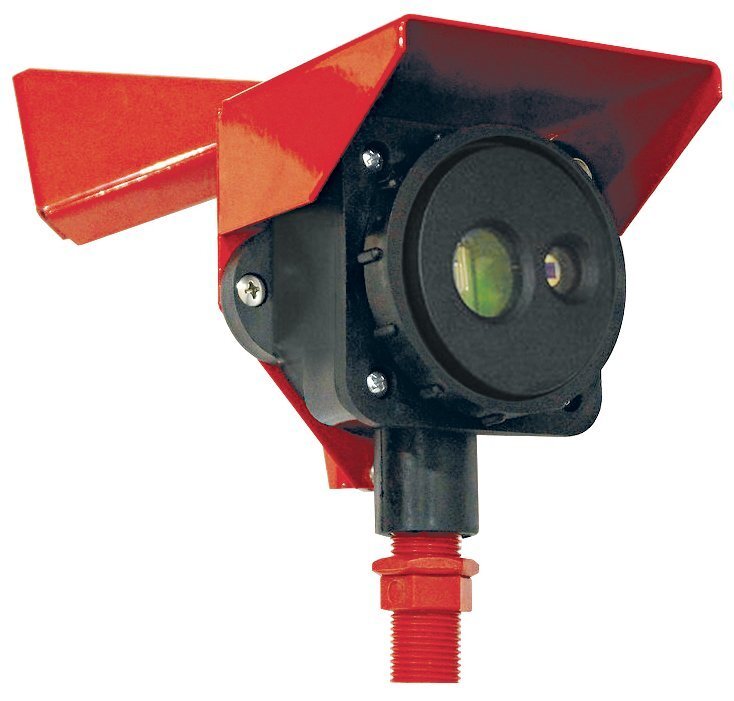

Извещатель пожарный пламени ИП329 ИОЛИТ служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов.
Извещатель пламени ИП329 ИОЛИТ реагирует на ультрафиолетовую составляющую излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты), так и с низким (спирты) дымообразованием.
Особенности
Электропитание извещателя пламени и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении 5…27 В.
При срабатывании тревожное извещение передается комплексом двух сигналов:
- электрическим, выражающимся в увеличении тока через извещатель;
- световым, выражающимся в непрерывном свечении встроенного светодиода.
Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.
Извещатель может работать по одной из двух предустановленных тактик:
ТАКТИКА 1 – тактика адаптивного времени срабатывания (5…30сек) – позволяет обеспечить высокую дальность обнаружения за счет увеличения времени срабатывания.
ТАКТИКА 2 – тактика фиксированного времени срабатывания – решение о наличии пламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальше от извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения.
В дежурном режиме работа извещателя отображается кратковременными вспышками встроенного светодиода.
Извещатель пламени не реагирует на прямое солнечное излучение, излучение искусственных источников света, а также излучение нагретых тел.
Дополнительное оборудование
(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"
Тип извещателя двухпроводный | Напряжение питания, B: |
Конструкция извещателя со встроенным элементом | - по шлейфу сигнализации 5…27 |
Диапазон регистрируемого излучения 185…265нм (УФ) | Ток потребления, мА: |
Дальность обнаружения тестового очага пожара, м: | - в дежурном режиме не более 0.3 |
- ТП-5 (нефтепродукты) 50 | Степень защиты IP66 |
- ТП-6 (спирты) 50 | Диапазон рабочих температур, °С -55…+55 |
Угол обзора, град: | Габаритные размеры, мм: |
- в горизонтальной плоскости 90 | - извещатель 185х140х60 |
Масса извещателя, кг, не более 1.0 |
