Назначение изделия
Область применения: кабели силовые гибкие с медными жилами предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение до 380/660 В частоты до 400 Гц или на постоянное напряжение до 1000 В. Возможен вариант исполнения изделия на номинальное рабочее напряжение 220/380 В.

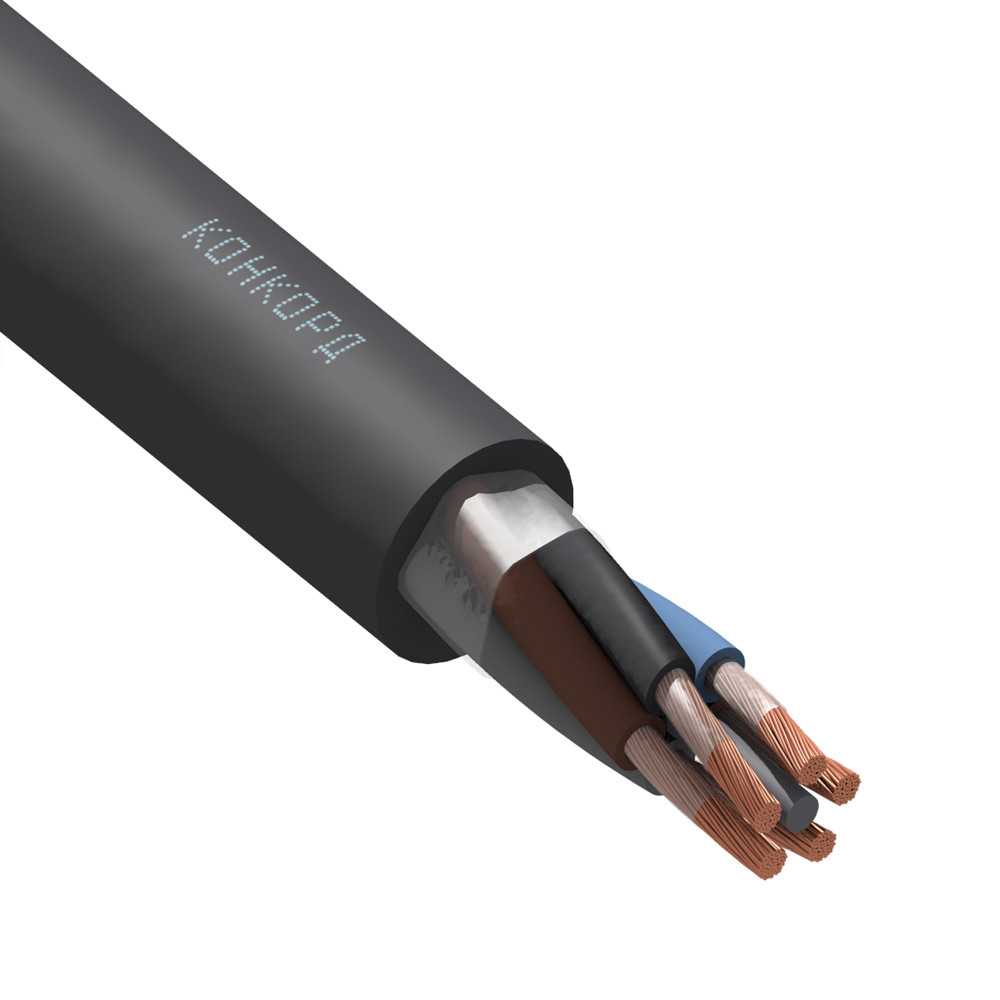

Описание: Изоляция и оболочка кабелей выполнены из вулканизированной резины общего назначения. Изолированные жилы кабелей имеют отличительную расцветку. Кабели могут иметь все жилы одинакового сечения, а также могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).
Для обеспечения отделяемости изоляции кабелей от оболочки в многожильных кабелях в качестве разделительного слоя поверх токопроводящей жилы может наносится слой полиэтилентерефталатной пленки. В одножильных кабелях изоляция и оболочка заменены на единый покров: изоляционно-защитную оболочку. Токопроводящие жилы (ТПЖ) по конструкции и характеристикам соответствуют классу 5 по ГОСТ 22483.
Особенности
Запрещается эксплуатация кабелей в смотанном состоянии, а также при воздействии направленных физических и фрикционных нагрузок, для подключения подвижных машин и устройств следует применять лотки и устройства укладки кабеля, обеспечивающие соблюдение минимально допустимых радиусов перегиба и отсутствие абразивного износа.
Тип оболочки вулканизированная резина | Внешний диаметр, мм 10.7 |
Число жил и сечение, мм? 5х1.5 | Номинальное напряжение, В 220/380 |
Тип проводника многопроволочный | Диапазон рабочих температур, °С -60…+50 |
