Назначение изделия

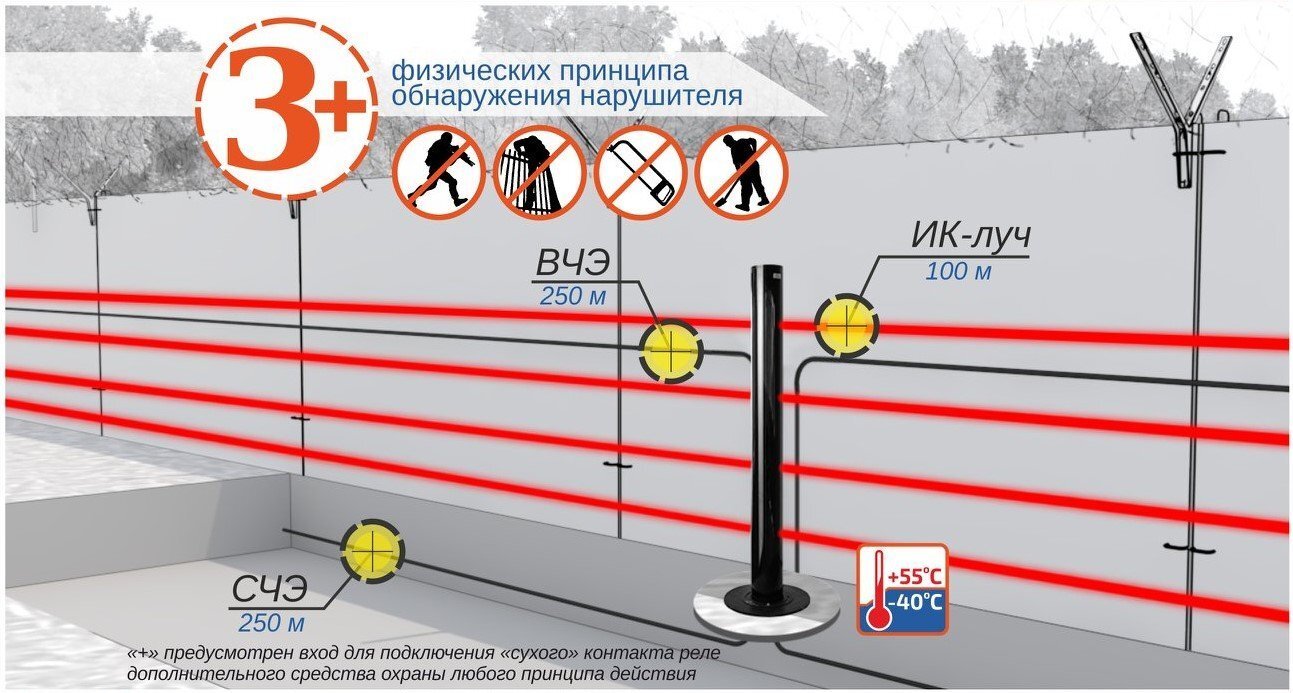

Комбинированное средство обнаружения «ПАНТЕРА», объединяющее в себе различные принципы обнаружения нарушителя (инфракрасный, сейсмический, вибрационный), предназначено для построения протяженных рубежей охраны.
Зона обнаружения, на основе инфракрасного излучения, формируется из четырех ИК-лучей, которые сгруппированы попарно.
Особенности
Изделие «ПАНТЕРА» имело в своем составе блок излучателя и блок приемника, выполненные в виде идентичных черных колонн. Для создания рубежа охраны протяженностью 500 метров, необходимо было установить 10 колонн ( 5 блоков излучателя и 5 блоков приемника). В изделии «ПАНТЕРА-2» по требованию заказчика будут использоваться объединенные приемо-передающие блоки, и для участка такой же длины потребуются 6 колонн (1 блок излучателя, 4 приемопередающих блока и 1 блок приемника).
Интерфейс связи с ПК RS-485 для настройки и мониторинга | - тампер есть |
Настройка Юстировка и настройка только с ПК | Напряжение питания, B: |
Чувствительный элемент 4 ИК лучей | - постоянного тока 9…30 |
Возможность подключения дополнительных ШС 4 входа для подключения вибрационного и/или сейсмического ЧЭ до 250 м каждый | Ток потребления, мА: |
Регулировка чувствительности есть | - в дежурном режиме 250 |
Параметры ИК канала: | Питание обогревателя 24 В |
- тип зоны обнаружения линейная | Ток потребления обогревателя, мА 1 400 |
- дальность, м 200 | Степень защиты IP54 |
- наличие антисаботажной зоны нет | Диапазон рабочих температур, °С -40…+55 |
Параметры тревожного выхода: | Габаритные размеры мм D225х1500 |
- тип контактов НЗ | Масса, не более, кг 25 |
