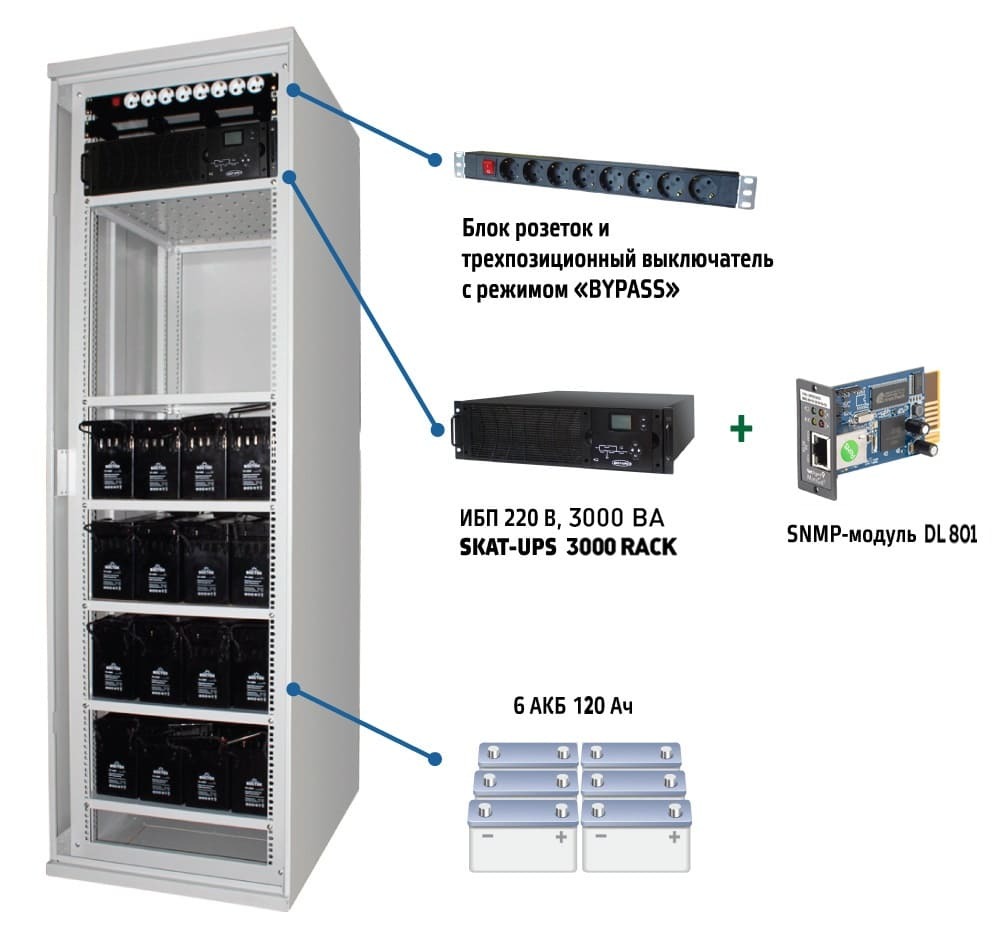

Комплект «Бастион» Skat-UPS 3000 SNMP представляет собой встроенный в 19-дюймовый телекоммуникационный шкаф серии ШТК-М (высота 42 U) источник бесперебойного питания «Бастион» Skat-UPS 3000 RACK с SNMP-модулем.
Skat-UPS 3000 RACK
ИБП Online рассчитан на два потребителя с подключением через розетки Segment-1 (для некритичной нагрузки) и Segment-2. Подает на выход чистый синусоидальный сигнал. Полная мощность — 3000 ВА, активная — 2700 Вт. Работает в основном (сетевое питание или от генератора), резервном (от АКБ), байпасном (по обходной цепи при неполадках в ИБП) и экономичном (Eco — инвертор в состоянии ожидания, низкое энергопотребление) режимах.Переключение из основного режима в резервный — мгновенно, в байпас и Eco — за 10 мс., из Eco в резервный — 10 мс.
Функциональность:
- Выбор выходного напряжения — 200 В, 208 В, 220 В, 230 В, 240 В.
- Точная (до ±3 %) стабилизация напряжения на выходе в основном и резервном режимах.
- Защита от перегрузок в основном режиме переключением на обходную линию: при нагрузке 108 ±5 % ~ 150 ±5 % — через 30 с., 150 ±5 % ~ 200 ±5 % — 0.3 с., выше 200 ±5 % — 0.02 с.
- Защита от перегрузок в резервном режиме отключением некритичной нагрузки: при нагрузке 103 ±5 % ~ 150 ±5 % — через 30 с., 150 ±5 % ~ 200 ±5 % — 0.3 с., выше 200 ±5 % — 0.02 с.
- Подавление импульсов высокочастотных и высоковольтных помех.
- Дистанционное экстренное отключение выходного напряжения (EPO).
- Корректное завершение работы ПК (через RS-232, USB) по протоколу сетевого управления SNMP.
- Холодный пуск — включение ИБП за счет заряда АКБ.
- Защита батарей от глубокой разрядки отключением нагрузки при напряжении 60 В, 63 В или 66 В (настройка) на клеммах.
- Горячая замена батарей.
- Защита от всплесков напряжения сетей 10Base-T (порт RJ-45).
- Предстартовое автоматическое самотестирование.
Характеристики SNMP-модуля DL 801:
- Тип разъема модуля — RJ-45.
- Автоопределение Fast Ethernet.
- Мониторинг и управление ИБП.
- Управление и конфигурация через Telnet, Web-браузер или NMS.
- Поддержка протоколов: TCP/IP, UDP, SNMP, Telnet, SNTP, PPP, HTTP, SMTP.
Источники резервного питания — шесть свинцово-кислотных батарей 12 В (отдельный заказ) с внешним подключением. Автономность — 30 мин. ~ 21.5 ч. при различной нагрузке и емкости АКБ от 40 А·ч до 120 А·ч. UPS оборудован LCD-дисплеем, звуковой сигнализацией, светодиодной индикацией, двумя вентиляторами для охлаждения, интерфейсами: USB-слотом, RS-232, двумя RJ-45, разъемом для устройства EPO. Максимальная потребляемая мощность — 3300 ВА, минимальная — 180 ВА. Размер — 440*560*89 мм. Вес — 17.5 кг.
Шкаф серии ШТК-М
Сборно-разборная конструкция шкафа состоит из каркаса повышенной жесткости, боковых и задней стенок с точечными замками, двери с тонированным закаленным стеклом и двумя точечными замками, крыши, основания, вертикальных стоек с закрепленными на них монтажными полками, DIN-рейками.
Характеристики:
- Допустимая вертикальная нагрузка — 550 кг.
- Ввод кабелей через боковые и заднюю части усиленной цокольной части, крышу.
- Кабельные органайзеры для прокладки проводов внутри шкафа.
В шкафу установлен блок розеток и 3-позиционный переключатель с режимом байпас, вводный автоматический защитный выключатель, шина заземления. Предусмотрено место для размещения шести аккумуляторных батарей емкостью до 120 А·ч, перфорация стен для естественной вентиляции. Шкаф поставляется в сборе, с четырьмя винтовыми опорами, компенсирующими неровности пола. Защита от влаги и пыли — IP20. Рабочие температуры — 0 ?С… +40 ?С. Размер — 600*820*2130 мм. Вес — 140 кг.
