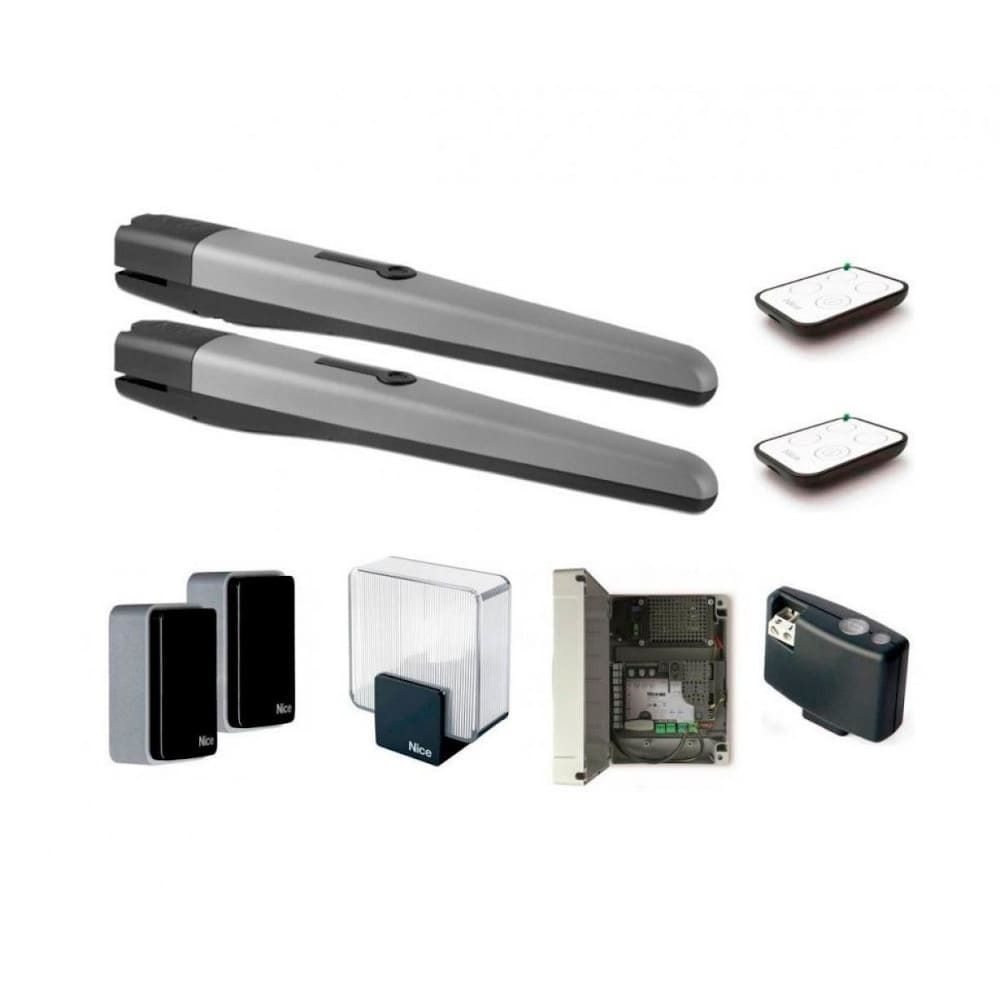

Комплект Nice TO5016PBDKIT2 для автоматизации распашных ворот со створками шириной до 5 м, весом до 1000 кг включает в себя два линейных электромеханических привода TO5016P, блок управления MC800, пару фотоэлементов Medium EPM, приемник OXIBD, два пульта ДУ ON3EBD и сигнальную лампу ELAC.
TO5016P
Привод оснащен червячным редуктором с повышенным передаточным числом для плавности хода и конденсатором (7 мкФ) для пуска двигателя (компенсация пульсации переменного тока). Поддерживает защиту от перегрева изоляции обмоток (срабатывает при 140 ?C), ручную блокировку, разблокировку и перемещение створки.
Характеристики:
- Скорость — 0.01 ~ 0.013 м/с (с нагрузкой и без нагрузки).
- Длина хода — 505 мм.
- Угол распахивания створки — до 110?.
- Номинальное усилие — 1200 Н, максимальное — 3200 Н.
- Автоматическое тестирование устройств безопасности перед совершением любого действия.
- Интенсивность — 46 циклов/ч (номинальное усилие).
- Ресурс — 45 000 ~ 125 000 циклов.
- Питание — 230 В AC, мощность — до 385 Вт.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +50 ?С.
- Размер — 965*115*105 мм, вес — 7 кг.
EPM
Фотоэлемент (передатчик TX и приемник RX) с двойным антибликовым контуром поддерживают автоматическую синхронизацию для предотвращения интерференции. Дальность действия — до 30 м. Угол обзора линз — 20?. Скорость срабатывания — 30 мс. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +55 ?С. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток — 55 мА (суммарно TX и RX). Размер — 50*80*28.5 мм. Вес — 143 г.
MC800
Внешний блок управляет приводами, электромеханическим замком, радиоантенной, концевыми выключателями, сигнальным устройством, индикатором открытых ворот etc — по BlueBus (распознавание, запоминание, питание устройств). Укомплектован двумя входами устройств безопасности, разъемами SM (радиоприемник) и IBT4N (устройства Bus T4), DIP-переключателем программирования функций. Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С. Питание — 230 В AC. Энергопотребление — 900 Вт. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Автоматический и полуавтоматический режимы.
- Программирование усилия, времени задержки (5 ~ 180 с) открывания и закрывания створок, действия пускового тока (до 3 с.).
- Режимы частичного распахивания створок (8 вариантов), коллективного использования.
- Функция «Двигать в любом случае» — срабатывание без учета работоспособности устройств безопасности.
- Функция «Фототест» — срабатывание после проверки исправности устройств безопасности.
- Светодиодная индикация работы, неисправностей, необходимости ТО. .
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц передает сигнал на расстояние до 500 м (ячеистая топология радиопротокола Nice), отправляет данные о состоянии автоматики (блокировка, разблокировка), подтверждение команды. Оснащен антенной, памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ELAC
Белая сигнальная LED-лампа с антенной 433.92 МГц предупреждает о перемещении створки миганием. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 132*72*155 мм. Вес — 220 г.
ON3EBD
3-канальный пульт ДУ с рабочей частотой 433.92 МГц, динамически изменяемым кодом (BD, O-Code) оборудован тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC) сроком службы 2 года (10 срабатываний в сутки). Рабочие температуры — –5 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
