Назначение изделия

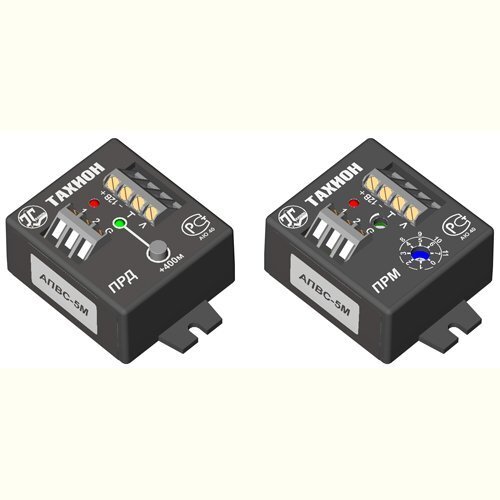

Аппаратура АПВС-5М предназначена для передачи полного черно-белого и цветного видеосигнала по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояние до 1100 м.
Особенности
дальность линии передачи устанавливается пользователем самостоятельно во всем диапазоне 0…1100 метров (шаг переключений 100 метров); модель АПВС-5 изготавливалась под заданную длину линии;
сама дальность передачи для кабеля ТППэп увеличена до 1100 метров при сохранении тех же качественных характеристик (в диапазоне рабочих частот 50 Гц-6 МГц максимальная неравномерность амплитудно-частотной характеристики не превышает 1 дБ);
наличие встроенной системы защиты от опасных наведенных напряжений (/"грозозащита/"), при этом передатчик имеет защиту и по входу, и по выходу; приемник - по входу.
Тип видеосигнала CVBS | Диапазон рабочих частот, МГц 0-60 |
Входное сопротивление передатчика, Ом 75 | Напряжение питания, В 9…15 |
Выходное сопротивление приемника, Ом 75 | Ток потребления, мА 40 |
Номинальный уровень входного и выходного видеосигнала, В 1 | Грозозащита Да |
Дальность передачи видеосигнала, м ТПП-1100 ; UTP-900 | Диапазон рабочих температур, °С -40…+50 |
Диапазон регулировки уровня выходного видеосигнала, дБ 3 | Габаритные размеры мм 47х42.5х25 |
