Назначение изделия

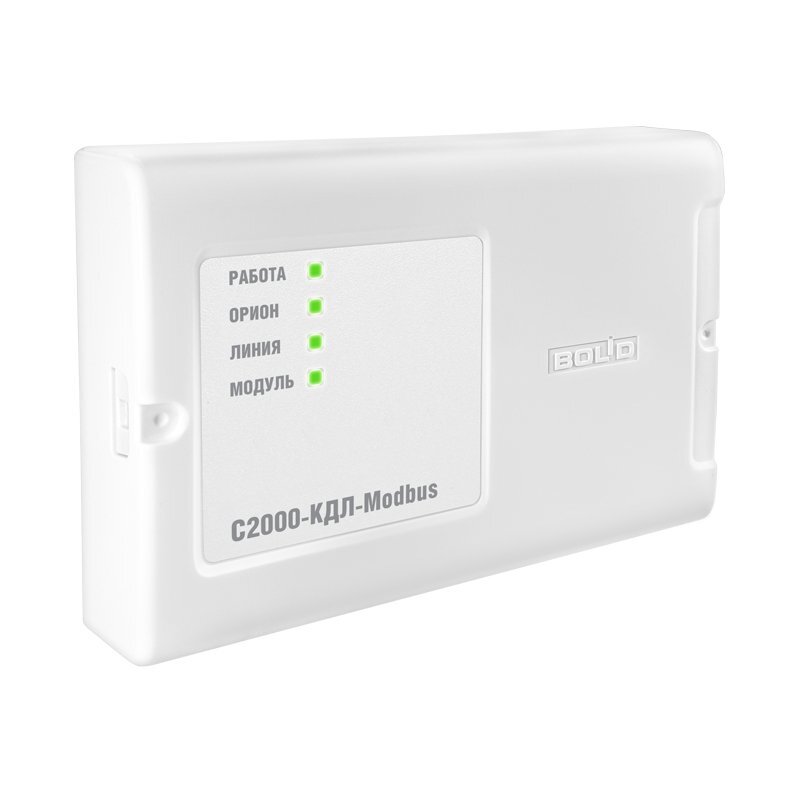

Контроллер двухпроводной линии связи с гальванической изоляцией с протоколом Modbus "С2000-КДЛ-Modbus" предназначен для автоматизации и диспетчеризации инженерных систем.
Контроллер позволяет:
- контролировать состояния адресных входов, которые могут быть представлены адресными извещателями (охранными, пожарными, охранно-пожарными, физических величин и т.д.) и/или контролируемыми цепями адресных расширителей;
- управлять, посредством выходов адресных сигнально-пусковых блоков;
- выдавать тревожные извещения при срабатывании адресных извещателей и/или нарушении контролируемых цепей адресных расширителей на компьютер по интерфейсу RS-485;
- локально управлять собственными адресными выходами и централизованным управлением адресными входами и выходами, входящими в состав разделов системы.
В контроллере применён модуль преобразования протокола Modbus, который позволяет интегрировать систему в объектовое оборудование сторонних разработчиков с помощью интерфейса Modbus-RTU и передавать события на передатчик RS-202TD в протоколе Ademco Contact ID.
Модуль позволяет:
- управлять контролируемыми устройствами, включением/выключением реле устройств, подключенных по двухпроводной линии связи ДПЛС;
- получать числовые значения параметров контроля и управления от устройств по ДПЛС;
- передавать числовые значения параметров контроля и управления от устройств ДПЛС по интерфейсу "RS-485 (Orion) " и "RS-485 (Modbus) ";
- управлять адресными выходами по двухпроводной линии связи ДПЛС.
Видеоматериалы
Напряжение питания DC, В 10.2…28.4 | Суммарный ток в адресном шлейфе, мА, не более 100 |
Потребляемая мощность контроллером, Вт 4 | Количество адресуемых зон 127 |
Светодиодная индикация состояния Есть | Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода 1 |
Ток потребления контроллером, мА (без подключенных к ЛС устройств) : | Интерфейс подключаемых считывателей Touch Memory; Wiegand; ABA Track II |
- при питании от источника с выходным напряжением 12 В, не более 400 | Диапазон рабочих температур, °С -30…+55 |
- при питании от источника с выходным напряжением 24 В, не более 200 | Габаритные размеры мм 156х107х39 |
