Назначение изделия

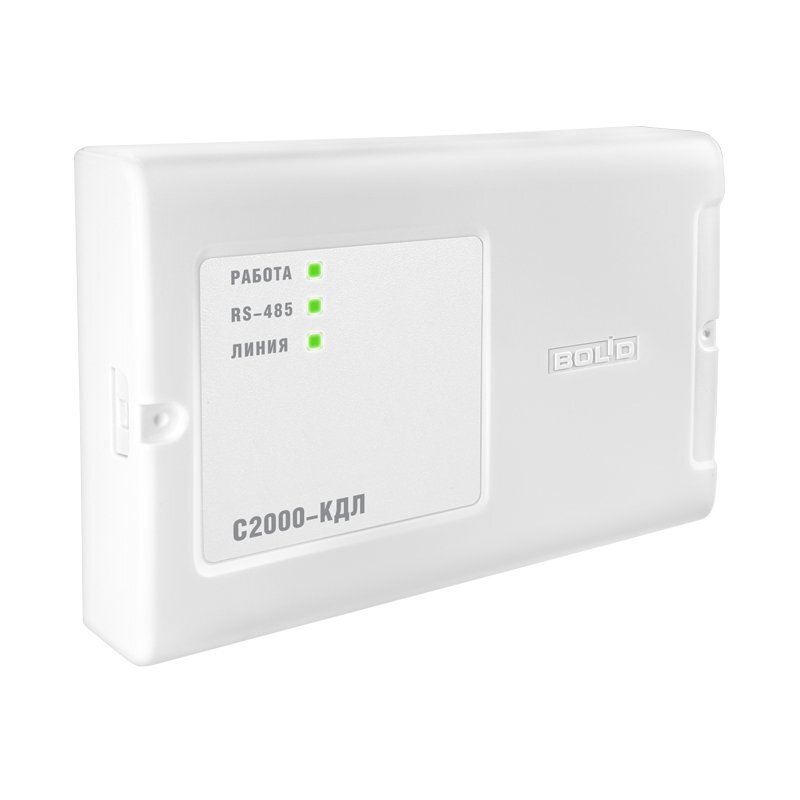

Контроллер двухпроводной линии связи «С2000-КДЛ» предназначен для применения в составе интегрированной системы охраны "Орион" в качестве составляющего блока совмещённого расширяемого адресно-аналогового прибора для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов, которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями адресных расширителей; управления, посредством выходов адресных сигнально-пусковых блоков и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на сетевой контроллер (пульт контроля и управления «С2000М», прибор приёмно-контрольный и управления «Сириус» (Сириус) или компьютер) по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.
Дополнительная информция
- Работа в составе систем: ИСО "Орион", система автоматизированного учета "Ресурс" - Подключение до 127 адресных устройств (АУ). - Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва - Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС - Питание подключенных адресных устройств по двухпроводной линии связи - Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»: * назначение порога предварительного оповещения «Внимание» и порога «Пожар» * задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны * назначение уровня запыленности * передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность» - Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА» - Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа) - Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ» - Работа с адресным измерителем влажности и температуры «С2000-ВТ» - Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8» - Управление исполнительными устройствами через адресный релейный блок «С2000-СП2» - Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов - Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII - Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном) - Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про» - Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно - Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств - Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54 - Контроль вскрытия корпуса блока - Световая индикация состояния прибора, ДПЛС, интерфейса RS-485 - Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Дополнительное оборудование
(212871) - USB-RS485, Преобразователь интерфейсов
Видеоматериалы
Напряжение питания DC, В 10.2…28.4 | Интерфейс подключаемых считывателей Touch Memory; Wiegand; ABA Track II |
Потребляемая мощность контроллером, Вт 4 | Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов) 512 |
Светодиодная индикация состояния Есть | Буфер событий 512 |
Ток потребления контроллером, мА (без подключенных к ЛС устройств) : | Длина двухпроводной линии связи, м, не более 1200 |
- при питании от источника с выходным напряжением 12 В, не более 400 | Расстояние от контроллера до считывателя, м, не более 100 |
- при питании от источника с выходным напряжением 24 В, не более 200 | Время готовности к работе, с, не более 15 |
Суммарный ток в адресном шлейфе, мА, не более 64 | Диапазон рабочих температур, °С -30…+55 |
Количество адресуемых зон 127 | Масса контроллера, кг 0.3 |
Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода 1 | Габаритные размеры мм 156х107х39 |
Средний срок службы, лет, не менее 10 |
