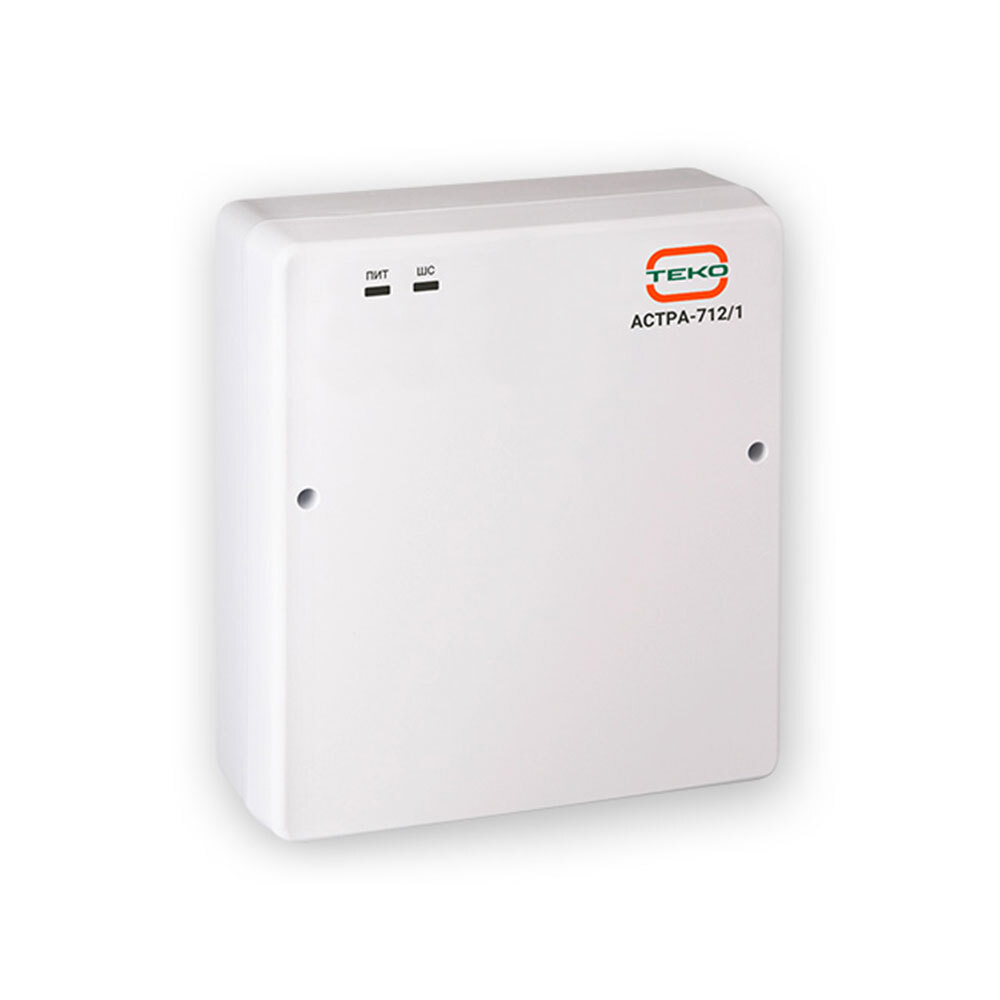

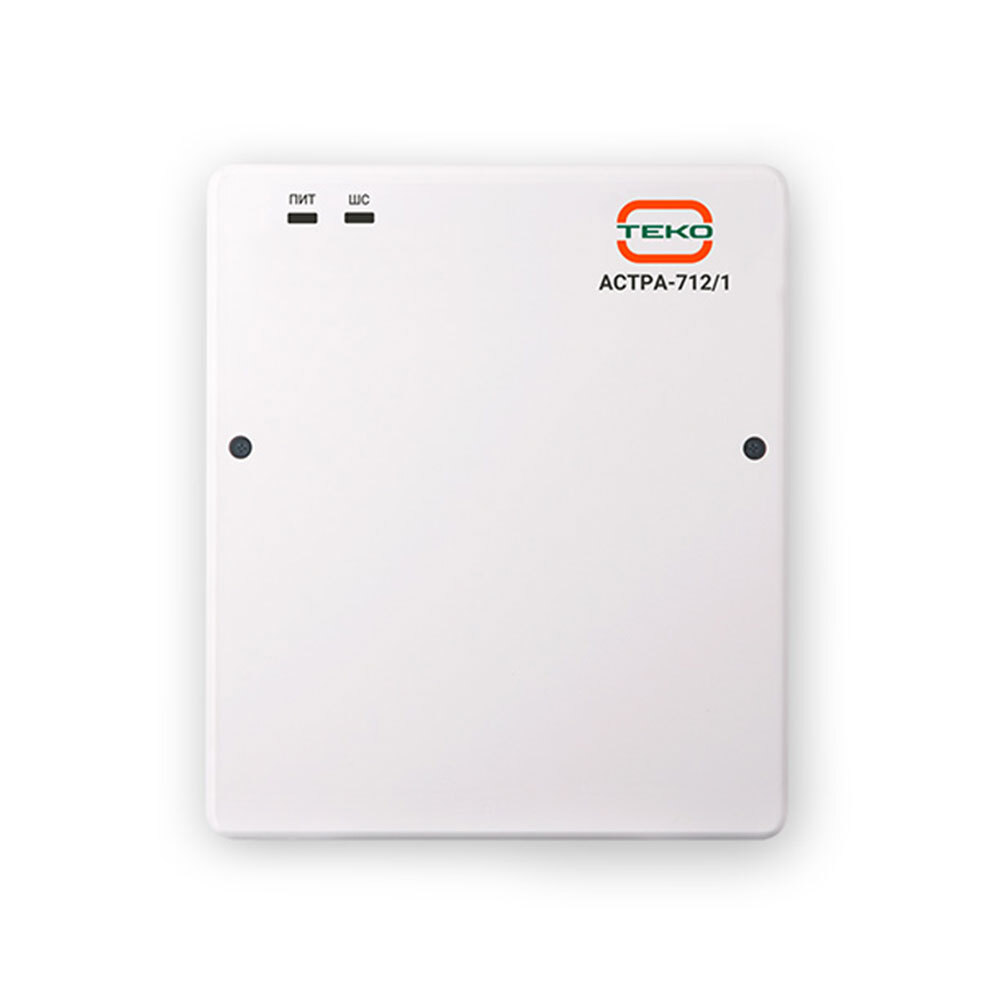

Панель управления «Теко» «Астра-712/1» контролирует состояние охранного или технологического шлейфа сигнализации (ШС) с подключенными охранными или технологическими извещателями, управляет средствами оповещения, отправляет тревожные уведомления на ПЦН через релейный выход, передает информацию по линии расширения на релейные блоки «Астра-822», блоки индикации «Астра-861», радиопередающее устройство УОО «Астра-Y», обеспечивает питанием активные извещатели и др.
Характеристики:
- Состав ШС: извещатели и приемно-контрольные приборы с релейными сухими контактами, работающие на замыкание или размыкание; пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 V и максимальным остаточным напряжением на сработавшем извещателе не более 6 V.
- Постановка на охрану, снятие с охраны ключом Touch memory (ТМ) или устройством, генерирующим код формата ТМ (РР «Астра-РИ-М», клавиатура «Астра-КТМ-С»).
- Регистрация до 20 идентификаторов Touch memory (ТМ) или устройств, генерирующих код формата ТМ, кнопкой ТМ на плате.
- Контроль охранного ШС по сопротивлению в жестких границах состояний ШС «норма», «нарушение».
- Контроль технологического ШС по сопротивлению в жестких границах состояний ШС «норма», «нарушение», «неисправность», «внимание».
- Силовой выход для питания устройств оповещения, оконечных устройств РСПИ и других потребителей большого тока непосредственно от АКБ.
- Установка основных режимов работы перемычками на плате: настройки (перемычки или ПК), отключения линии расширения, способа постановки на охрану (ТМ или КН), включения режима автоперевзятия, режима работы ШС (охранный, технологический), длительности задержки на вход, выход.
- Подключение к ПК через блок сопряжения «Астра-983». Программирование с ПК выбора набора необходимых функций (ПО Flasher), определения режимов работы выбранного набора функций (ПО Pconf-712).
- Напряжение на клеммах ШС в дежурном режиме — 9 ~ 14 V, ток короткого замыкания — максимум 20 мА.
- Скорость интегрирования охранного ШС — 70 мс ±10 мс, технологического — 300 мс ±30 мс.
Рабочая температура без АКБ — –30 °С… +50 °С, с АКБ — –10 °С… +50 °С, влажность — до 95 %. Защита от влаги и пыли — IP41. Питание — AC 187 ~ 242 V, АКБ 10 ~ 14 V. Размер — 190*165*79 мм. Вес — 900 г.
